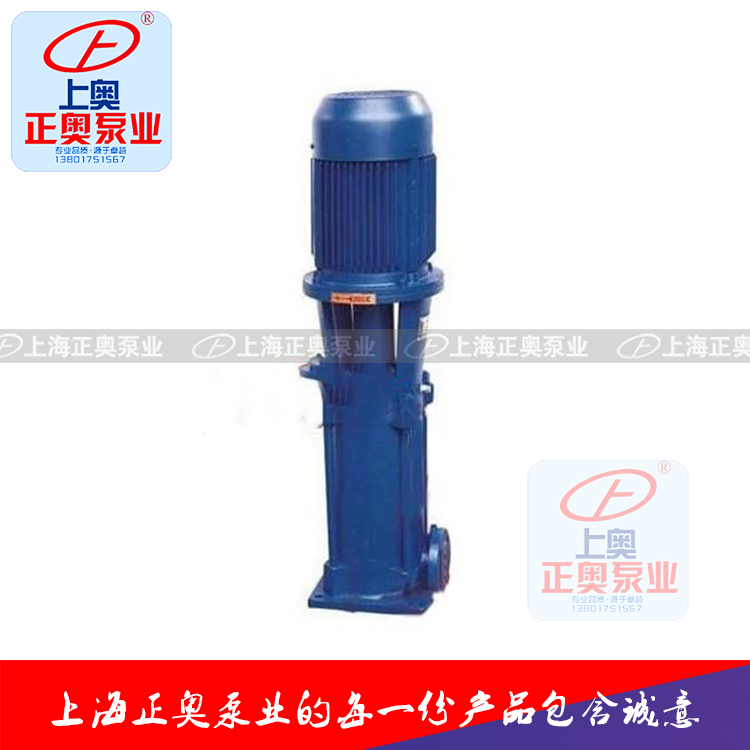

LG型高層建筑給水泵產品概述
LG型高層建筑多級給水泵是立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水液體。LG系列泵為立式安裝，電機軸與泵軸通過爪型聯軸器聯接，具有結構緊湊、噪聲低、占地面積小的優點，主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水.LG系立式、單吸、多級分段式、便拆式離心泵，其吸入、排出口分別位于進、出水段上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用軟填料密封或機械密封，用平衡室的壓力水進行潤滑和冷卻。產品執行JB/T2727-93《立式多級簡型離心泵型式與基本參數》標準。LG系立式、單吸、多級分段式、便拆式離心泵，其吸入、排出口分別位于進、出水段上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用軟填料密封或機械密封，用平衡室的壓力水進行潤滑和冷卻。產品執行JB/T2727-93《立式多級簡型離心泵型式與基本參數》標準。
LG型高層建筑給水泵應用范圍
LG型立式多級離心泵特別適用于住宅、賓館、辦公大樓等高層建筑恒壓供水、消防、噴淋給水設備配套用泵；也適用于化工流程冷卻塔的自動補水；系統穩壓、生產工藝循環用水、遠距離輸送、鍋爐給水等給水設備之用�？奢斔偷囊后w為常溫(<80℃)(熱水型可輸送溫度小于105度的介質)清水或物理、化學性質類似于水的常溫介質。
LG型高層建筑給水泵產品特點
1、泵成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等特點，如加上防護罩可置于戶外使用。
2、更少的運行、維修費用：采用可靠的機械密封，故障率低，具有更少的運行維修費用。
3、本系列泵采用便拆式結構，方便用戶更換機械密封等易損件，安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管路的連接。
4、可根據流量和揚程的需要采用泵的串、并聯運行方式。
5、可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
6、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，
7、結構新穎，運行可靠：取消了平衡鼓（盤），其軸向力采用水力平衡，徹底解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。
8、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，大地減少流動噪音。

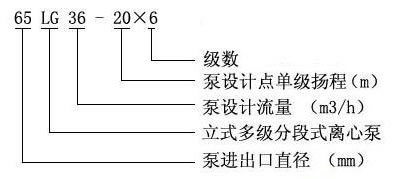

LG型高層建筑給水泵型號意義
65LG36-20*3
65-泵的進水口直徑
LGW-立式多級消防穩壓給水泵
36-設計點流量(m3/h)
20-設計點單級葉輪揚程
3-泵級數
LG型高層建筑給水泵性能參數
| 型 號 | 流 量 | 揚 程 | 轉 速 | 功 率(kW) | 效 率 | 必 需 | 葉輪外徑 | |
| (m3/h) | (m) | (r/min) | 軸功率 | 電機功率 | (%) | 汽蝕余量 | (mm) | |
| 25LG3-10×2 | 3 | 20 | 2900 | 0.39 | 0.75 | 42 | 2 | 98 |
| 25LG3-10×3 | 3 | 30 | 2900 | 0.58 | 1.1 | 42 | 2 | 98 |
| 25LG3-10×4 | 3 | 40 | 2900 | 0.78 | 1.5 | 42 | 2 | 98 |
| 25LG3-10×5 | 3 | 50 | 2900 | 0.97 | 1.5 | 42 | 2 | 98 |
| 25LG3-10×6 | 3 | 60 | 2900 | 1.17 | 2.2 | 42 | 2 | 98 |
| 25LG3-10×7 | 3 | 70 | 2900 | 1.36 | 2.2 | 42 | 2 | 98 |
| 25LG3-10×8 | 3 | 80 | 2900 | 1.56 | 2.2 | 42 | 2 | 98 |
| 25LG3-10×9 | 3 | 90 | 2900 | 1.75 | 2.2 | 42 | 2 | 98 |
| 25LG3-10×10 | 3 | 100 | 2900 | 1.95 | 3 | 42 | 2 | 98 |
| 25LG3-10×11 | 3 | 110 | 2900 | 2.14 | 3 | 42 | 2 | 98 |
| 25LG3-10×12 | 3 | 120 | 2900 | 2.33 | 4 | 42 | 2 | 98 |
| 25LG3-10×13 | 3 | 130 | 2900 | 2.53 | 4 | 42 | 2 | 98 |
| 25LG3-10×14 | 3 | 140 | 2900 | 2.72 | 4 | 42 | 2 | 98 |
| 25LG3-10×15 | 3 | 150 | 2900 | 2.92 | 4 | 42 | 2 | 98 |
| 32LG6.5-15×2 | 6.5 | 30 | 2900 | 1 | 1.5 | 53 | 2.4 | 116 |
| 32LG6.5-15×3 | 6.5 | 45 | 2900 | 1.5 | 2.2 | 53 | 2.4 | 116 |
| 32LG6.5-15×4 | 6.5 | 60 | 2900 | 2 | 3 | 53 | 2.4 | 116 |
| 32LG6.5-15×5 | 6.5 | 75 | 2900 | 2.5 | 4 | 53 | 2.4 | 116 |
| 32LG6.5-15×6 | 6.5 | 90 | 2900 | 3 | 4 | 53 | 2.4 | 116 |
| 32LG6.5-15×7 | 6.5 | 105 | 2900 | 3.5 | 5.5 | 53 | 2.4 | 116 |
| 32LG6.5-15×8 | 6.5 | 120 | 2900 | 4 | 5.5 | 53 | 2.4 | 116 |
| 40LG12-15×2 | 12 | 30 | 2900 | 1.63 | 2.2 | 60 | 2.9 | 120 |
| 40LG12-15×3 | 12 | 45 | 2900 | 2.45 | 3 | 60 | 2.9 | 120 |
| 40LG12-15×4 | 12 | 60 | 2900 | 3.27 | 4 | 60 | 2.9 | 120 |
| 40LG12-15×5 | 12 | 75 | 2900 | 4.08 | 5.5 | 60 | 2.9 | 120 |
| 40LG12-15×6 | 12 | 90 | 2900 | 4.9 | 5.5 | 60 | 2.9 | 120 |
| 40LG12-15×7 | 12 | 105 | 2900 | 5.72 | 7.5 | 60 | 2.9 | 120 |
| 40LG12-15×8 | 12 | 120 | 2900 | 6.54 | 7.5 | 60 | 2.9 | 120 |
| 50LG24-20×2 | 24 | 40 | 2950 | 3.79 | 5.5 | 69 | 3.15 | 134 |
| 50LG24-20×3 | 24 | 60 | 2950 | 5.68 | 7.5 | 69 | 3.15 | 134 |
| 50LG24-20×4 | 24 | 80 | 2950 | 7.58 | 11 | 69 | 3.15 | 134 |
| 50LG24-20×5 | 24 | 100 | 2950 | 9.47 | 11 | 69 | 3.15 | 134 |
| 50LG24-20×6 | 24 | 120 | 2950 | 11.37 | 15 | 69 | 3.15 | 134 |
| 65LG36-20×2 | 36 | 40 | 2950 | 5.41 | 7.5 | 72.5 | 3.4 | 136 |
| 65LG36-20×3 | 36 | 60 | 2950 | 8.11 | 11 | 72.5 | 3.4 | 136 |
| 65LG36-20×4 | 36 | 80 | 2950 | 10.82 | 15 | 72.5 | 3.4 | 136 |
| 65LG36-20×5 | 36 | 100 | 2950 | 13.52 | 18.5 | 72.5 | 3.4 | 136 |
| 65LG36-20×6 | 36 | 120 | 2950 | 16.23 | 22 | 72.5 | 3.4 | 136 |
| 80LG50-20×2 | 50 | 40 | 2950 | 7.26 | 11 | 75 | 3.8 | 135 |
| 80LG50-20×3 | 50 | 60 | 2950 | 10.89 | 15 | 75 | 3.8 | 135 |
| 80LG50-20×4 | 50 | 80 | 2950 | 14.52 | 18.5 | 75 | 3.8 | 135 |
| 80LG50-20×5 | 50 | 100 | 2950 | 18.16 | 22 | 75 | 3.8 | 135 |
| 80LG50-20×6 | 50 | 120 | 2950 | 21.78 | 30 | 75 | 3.8 | 135 |
 |
 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
