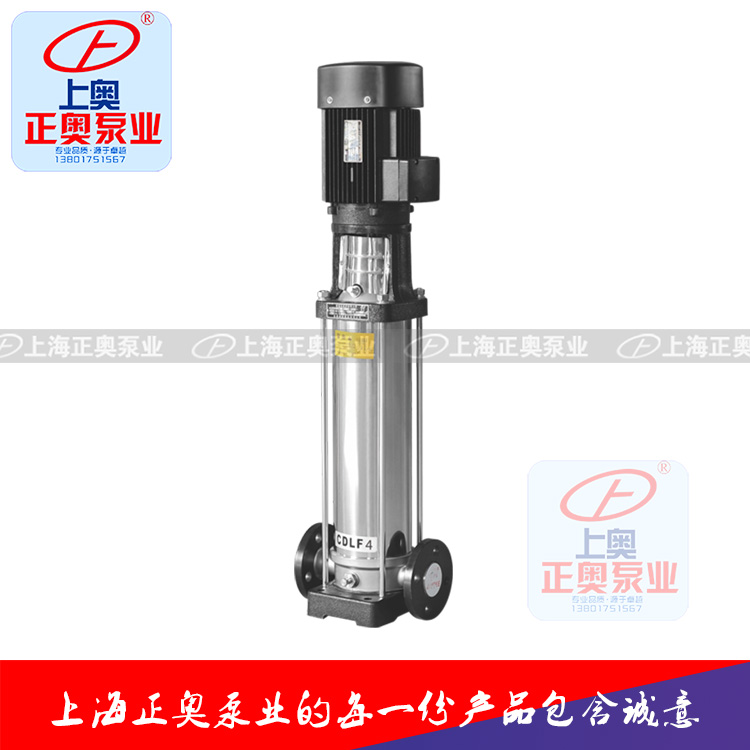

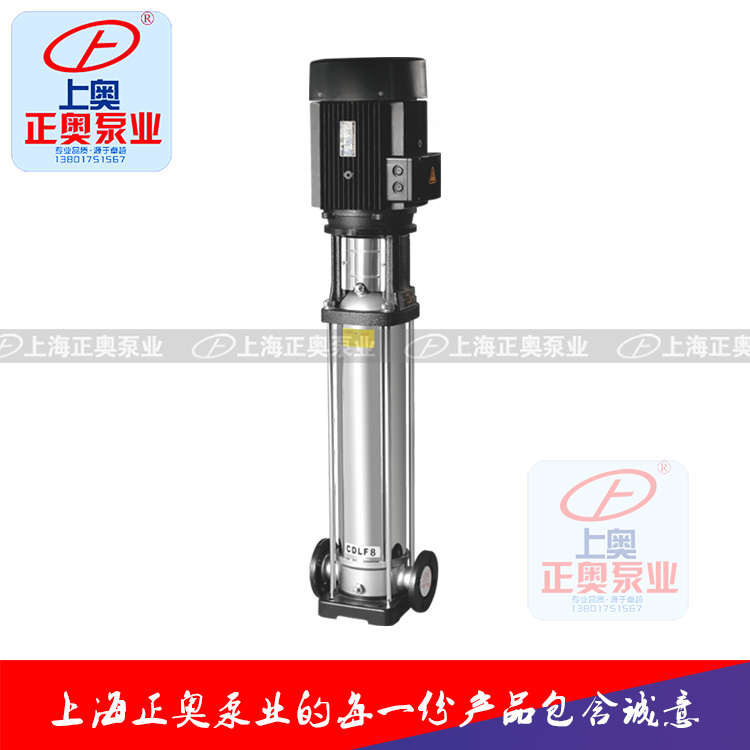

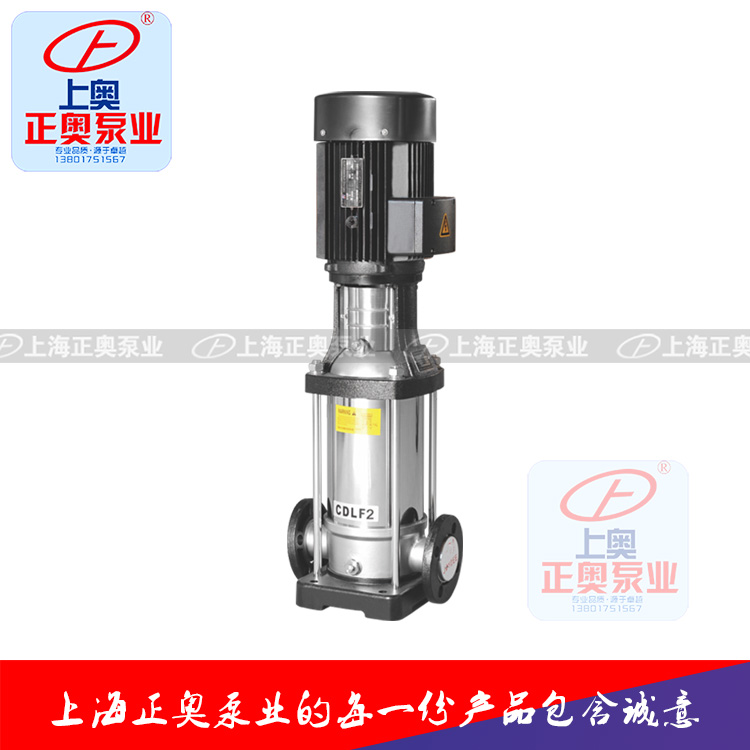

CDLF-1型不銹鋼立式多級泵（以下簡稱多級離心泵）是吸取了國內外技術而設計制造的非自吸立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。

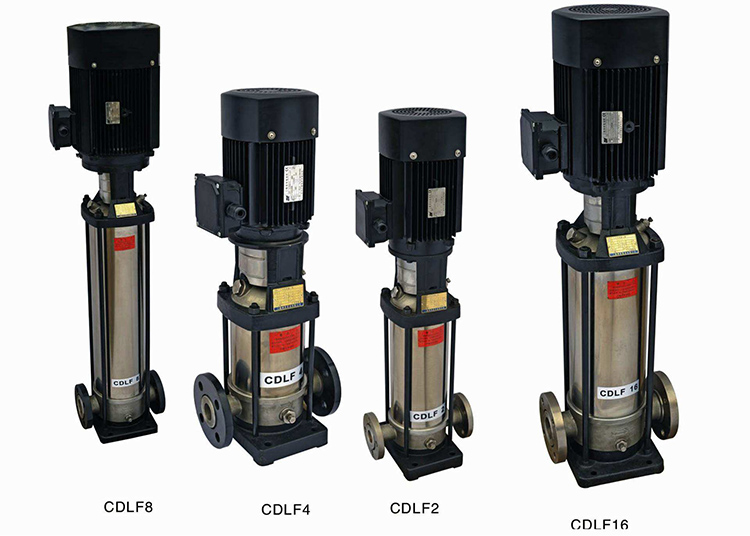

CDL/CDLF輕型不銹鋼立式多級泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。泵的過流部分均采用不銹鋼（304\316）材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。產品投放市場后，以其高效節能、質量可靠、使用范圍廣等特點，深受廣大用戶的喜愛。
二、產品特征：

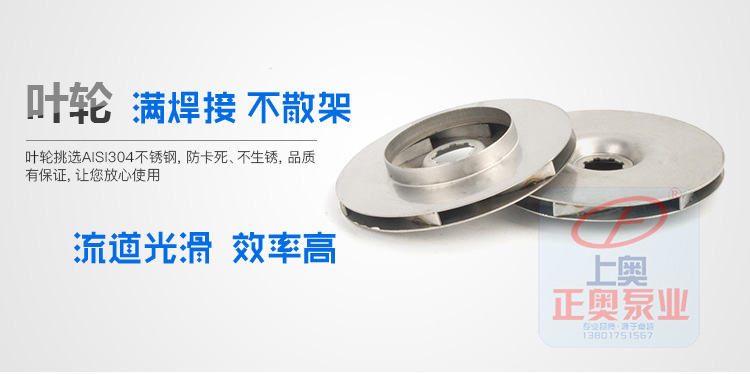

1、采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。
2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、該不銹鋼多級泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
5、輕型不銹鋼立式多級泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、采用標準電機，用戶可方便地根據需要配備電機。
7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。
三、產品用途：
1、供水：水廠過濾與輸送，水廠分區送水、主管增壓、高層建筑增壓。
2、工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
3、工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
4、水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
5、灌溉：農田灌溉、噴灌、滴灌。
四、輸送介質：
1、稀薄、清潔、不含固體顆�；蚶w維的非易燃易爆液體。
2、泵可以輸送諸如礦泉水、軟化水、純水、清油和其它輕化工介質。
3、當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。
4、泵是否適用于某一特定液體由多種因素決定，其中最重要的是氯含量、PH值、溫度和溶濟、油的含量等。
五、運行條件：
1、稀薄、干凈、非易燃易爆并不含固體顆�；蚶w維的液體。
2、液體溫度：常溫型－15℃~+70℃、熱水型-15℃~+120℃。
3、環境溫度：最高+40℃。
4、海拔：最高1000m。
六、電機：
電機為全封閉，風冷式二極標準電機
防護等級：IP55
絕緣等級：F
標準電壓，
50Hz：
1×220－230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V
七、曲線條件：
下述條件適用于后面所示性能曲線。
1、所有曲線都基于電機在恒速2900rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm2/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。

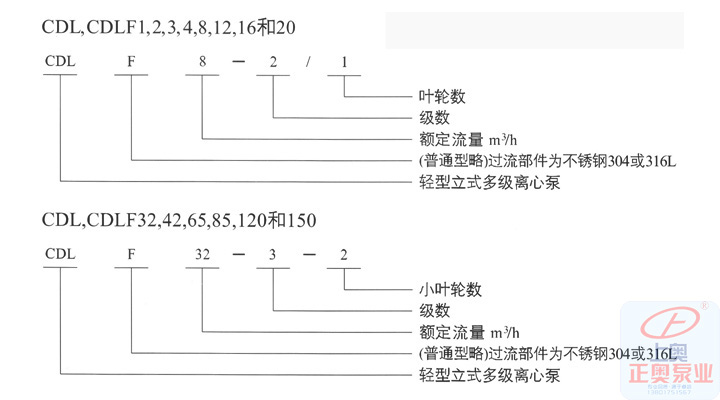

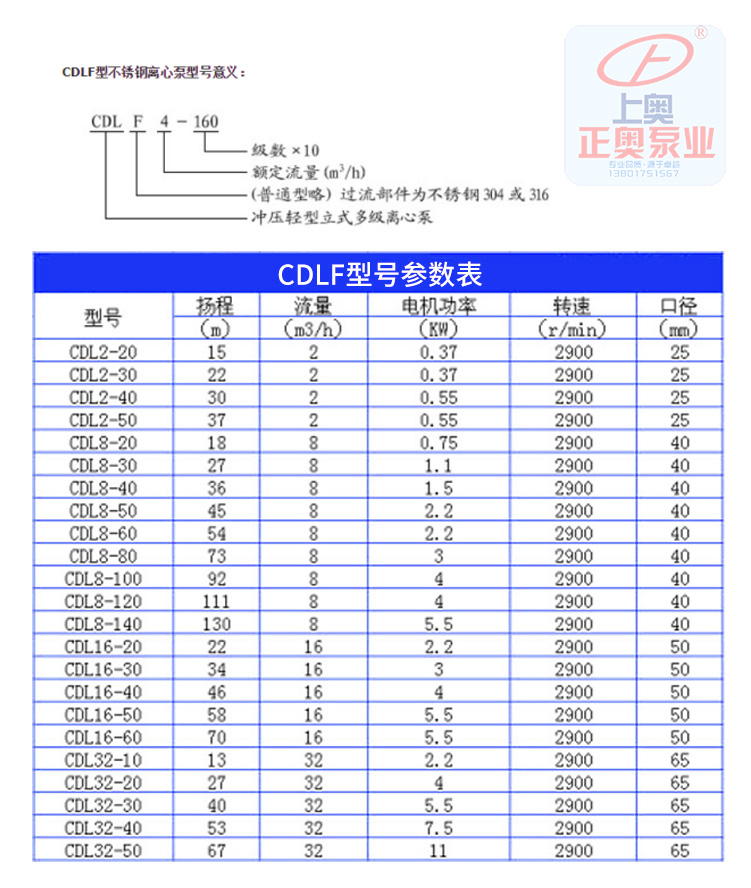

八、型號意義：

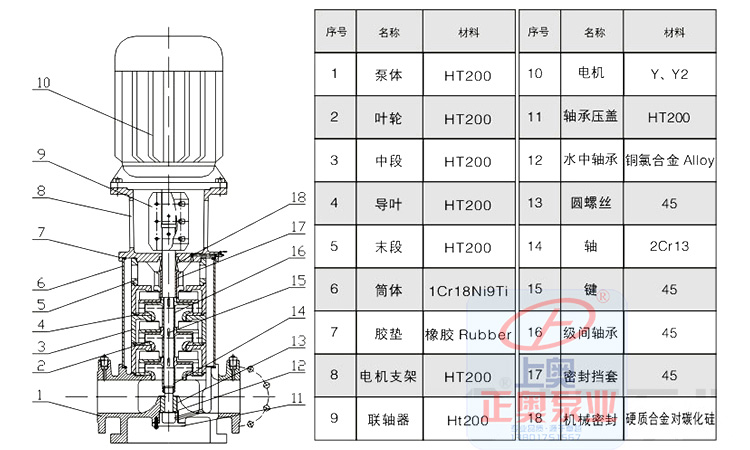

九、截面圖：
性能參數選型：
CDLF輕型不銹鋼立式多級泵性能參數：
|
型號
|
流量
|
揚程
|
效率
|
轉速
|
電機功率
|
必須汽蝕余量
|
高度
|
重量
|
|
25CDLF1-20
|
1
|
11.5
|
72
|
2900
|
0.37
|
1.8
|
448
|
20
|
|
25CDLF1-30
|
1
|
17
|
72
|
2900
|
0.37
|
1.8
|
448
|
20
|
|
25CDLF1-40
|
1
|
22.5
|
72
|
2900
|
0.37
|
1.8
|
466
|
21
|
|
25CDLF1-50
|
1
|
28
|
72
|
2900
|
0.37
|
1.8
|
484
|
21
|
|
25CDLF1-60
|
1
|
33.5
|
74
|
2900
|
0.37
|
1.8
|
502
|
22
|
|
25CDLF1-70
|
1
|
39
|
74
|
2900
|
0.37
|
1.8
|
520
|
23
|
|
25CDLF1-80
|
1
|
45
|
74
|
2900
|
0.55
|
1.8
|
538
|
23
|
|
25CDLF1-90
|
1
|
51
|
76
|
2900
|
0.55
|
1.8
|
556
|
24
|
|
25CDLF1-100
|
1
|
57
|
76
|
2900
|
0.55
|
1.8
|
574
|
25
|
|
25CDLF1-110
|
1
|
62.5
|
76
|
2900
|
0.55
|
1.8
|
592
|
26
|
|
25CDLF1-120
|
1
|
68
|
76
|
2900
|
0.75
|
1.8
|
650
|
26
|
|
25CDLF1-130
|
1
|
74
|
82
|
2900
|
0.75
|
1.8
|
668
|
29
|
|
25CDLF1-150
|
1
|
85
|
82
|
2900
|
0.75
|
1.8
|
704
|
31
|
|
25CDLF1-170
|
1
|
95
|
82
|
2900
|
1.1
|
1.8
|
740
|
33
|
|
25CDLF1-190
|
1
|
106
|
84
|
2900
|
1.1
|
1.8
|
776
|
34
|
|
25CDLF1-210
|
1
|
117
|
84
|
2900
|
1.1
|
1.8
|
812
|
35
|
|
25CDLF1-230
|
1
|
128
|
84
|
2900
|
1.1
|
1.5
|
848
|
36
|
|
25CDLF1-250
|
1
|
139
|
84
|
2900
|
1.5
|
1.8
|
946
|
42
|
|
25CDLF1-270
|
1
|
150
|
84
|
2900
|
1.5
|
1.8
|
982
|
43
|
|
25CDLF1-300
|
1
|
166
|
84
|
2900
|
1.5
|
1.8
|
1036
|
45
|
|
25CDLF1-330
|
1
|
183
|
84
|
2900
|
2.2
|
1.8
|
1090
|
49
|
|
25CDLF1-360
|
1
|
200
|
86
|
2900
|
2.2
|
1.8
|
1144
|
51
|
|
型號
|
流量
|
揚程
|
效率
|
轉速
|
電機功率
|
必須汽蝕余量
|
高度
|
重量
|
|
25CDLF2-20
|
2
|
15
|
72
|
2900
|
0.37
|
1.8
|
445
|
20
|
|
25CDLF2-30
|
2
|
22
|
72
|
2900
|
0.37
|
1.8
|
463
|
20
|
|
25CDLF2-40
|
2
|
30
|
72
|
2900
|
0.55
|
1.8
|
481
|
20
|
|
25CDLF2-50
|
2
|
37
|
72
|
2900
|
0.55
|
1.8
|
499
|
20
|
|
25CDLF2-60
|
2
|
45
|
74
|
2900
|
0.75
|
1.8
|
522
|
20
|
|
25CDLF2-70
|
2
|
52
|
74
|
2900
|
0.75
|
1.8
|
540
|
25
|
|
25CDLF2-80
|
2
|
60
|
74
|
2900
|
1.1
|
1.8
|
548
|
25
|
|
25CDLF2-90
|
2
|
67
|
76
|
2900
|
1.1
|
1.8
|
596
|
25
|
|
25CDLF2-100
|
2
|
75
|
76
|
2900
|
1.1
|
1.8
|
614
|
30
|
|
25CDLF2-110
|
2
|
82
|
76
|
2900
|
1.1
|
1.8
|
632
|
30
|
|
25CDLF2-120
|
2
|
90
|
76
|
2900
|
1.5
|
1.8
|
650
|
30
|
|
25CDLF2-130
|
2
|
97
|
82
|
2900
|
1.5
|
1.8
|
685
|
35
|
|
25CDLF2-140
|
2
|
105
|
82
|
2900
|
1.5
|
1.8
|
703
|
35
|
|
25CDLF2-150
|
2
|
112
|
82
|
2900
|
1.5
|
1.8
|
721
|
35
|
|
25CDLF2-160
|
2
|
120
|
82
|
2900
|
1.5
|
1.8
|
759
|
35
|
|
25CDLF2-170
|
2
|
127
|
82
|
2900
|
1.5
|
1.8
|
777
|
40
|
|
25CDLF2-180
|
2
|
135
|
84
|
2900
|
2.2
|
1.8
|
795
|
40
|
|
25CDLF2-190
|
2
|
142
|
84
|
2900
|
2.2
|
1.8
|
813
|
40
|
|
25CDLF2-200
|
2
|
150
|
84
|
2900
|
2.2
|
1.8
|
831
|
40
|
|
25CDLF2-210
|
2
|
157
|
84
|
2900
|
2.2
|
1.8
|
849
|
40
|
|
25CDLF2-220
|
2
|
165
|
84
|
2900
|
2.2
|
1.8
|
867
|
45
|
|
25CDLF2-230
|
2
|
172
|
84
|
2900
|
3
|
1.5
|
918
|
45
|
|
25CDLF2-240
|
2
|
180
|
84
|
2900
|
3
|
1.8
|
936
|
45
|
|
25CDLF2-250
|
2
|
187
|
84
|
2900
|
3
|
1.8
|
945
|
50
|
|
25CDLF2-260
|
2
|
195
|
86
|
2900
|
3
|
1.8
|
972
|
50
|
|
型號
|
流量
|
揚程
|
效率
|
轉速
|
電機功率
|
必須汽蝕余量
|
高度
|
重量
|
|
32CDLF4-20
|
4
|
16
|
72
|
2900
|
0.37
|
1.8
|
460
|
20
|
|
32CDLF4-30
|
4
|
24
|
72
|
2900
|
0.55
|
1.8
|
490
|
20
|
|
32CDLF4-40
|
4
|
32
|
74
|
2900
|
0.75
|
1.8
|
520
|
20
|
|
32CDLF4-50
|
4
|
40
|
76
|
2900
|
1.1
|
1.8
|
570
|
20
|
|
32CDLF4-60
|
4
|
48
|
76
|
2900
|
1.1
|
1.8
|
595
|
20
|
|
32CDLF4-70
|
4
|
56
|
76
|
2900
|
1.5
|
1.8
|
640
|
25
|
|
32CDLF4-80
|
4
|
64
|
82
|
2900
|
1.5
|
1.8
|
665
|
25
|
|
32CDLF4-90
|
4
|
72
|
82
|
2900
|
2.2
|
1.8
|
715
|
30
|
|
32CDLF4-100
|
4
|
80
|
84
|
2900
|
2.2
|
1.8
|
740
|
30
|
|
32CDLF4-110
|
4
|
88
|
84
|
2900
|
2.2
|
1.8
|
765
|
30
|
|
32CDLF4-120
|
4
|
96
|
84
|
2900
|
2.2
|
1.8
|
795
|
30
|
|
32CDLF4-130
|
4
|
104
|
84
|
2900
|
3
|
1.8
|
860
|
35
|
|
32CDLF4-140
|
4
|
112
|
84
|
2900
|
3
|
1.8
|
885
|
35
|
|
32CDLF4-150
|
4
|
120
|
84
|
2900
|
3
|
1.8
|
910
|
35
|
|
32CDLF4-160
|
4
|
128
|
86
|
2900
|
3
|
1.8
|
935
|
35
|
|
32CDLF4-170
|
4
|
136
|
86
|
2900
|
4
|
1.8
|
1000
|
40
|
|
32CDLF4-180
|
4
|
144
|
86
|
2900
|
4
|
1.8
|
1025
|
40
|
|
32CDLF4-190
|
4
|
152
|
87
|
2900
|
4
|
1.8
|
1050
|
40
|
|
32CDLF4-200
|
4
|
160
|
87
|
2900
|
4
|
1.8
|
1075
|
40
|
|
32CDLF4-210
|
4
|
168
|
87
|
2900
|
4
|
1.8
|
1100
|
45
|
|
32CDLF4-220
|
4
|
176
|
87
|
2900
|
4
|
1.8
|
1130
|
45
|
|
型號
|
流量
|
揚程
|
效率
|
轉速
|
電機功率
|
必須汽蝕余量
|
高度
|
重量
|
|
40CDLF8-20
|
8
|
18
|
74
|
2900
|
0.75
|
2.3
|
575
|
25
|
|
40CDLF8-30
|
8
|
27
|
76
|
2900
|
1.1
|
2.3
|
625
|
30
|
|
40CDLF8-40
|
8
|
36
|
82
|
2900
|
1.5
|
2.3
|
665
|
30
|
|
40CDLF8-50
|
8
|
45
|
84
|
2900
|
2.2
|
2.3
|
715
|
40
|
|
40CDLF8-60
|
8
|
54
|
84
|
2900
|
2.2
|
2.3
|
745
|
40
|
|
40CDLF8-70
|
8
|
63
|
84
|
2900
|
3
|
2.3
|
810
|
45
|
|
40CDLF8-80
|
8
|
72
|
86
|
2900
|
3
|
2.3
|
840
|
45
|
|
40CDLF8-90
|
8
|
81
|
86
|
2900
|
4
|
2.3
|
905
|
55
|
|
40CDLF8-100
|
8
|
90
|
87
|
2900
|
4
|
2.3
|
935
|
55
|
|
40CDLF8-110
|
8
|
99
|
87
|
2900
|
4
|
2.3
|
965
|
55
|
|
40CDLF8-120
|
8
|
108
|
87
|
2900
|
4
|
2.3
|
995
|
55
|
|
40CDLF8-130
|
8
|
117
|
87
|
2900
|
5.5
|
2.3
|
1100
|
80
|
|
40CDLF8-140
|
8
|
126
|
88.5
|
2900
|
5.5
|
2.3
|
1130
|
80
|
|
40CDLF8-150
|
8
|
135
|
88.5
|
2900
|
5.5
|
2.3
|
1160
|
80
|
|
40CDLF8-160
|
8
|
144
|
88.5
|
2900
|
5.5
|
2.3
|
1190
|
80
|
|
40CDLF8-170
|
8
|
153
|
88.5
|
2900
|
7.5
|
2.3
|
1220
|
90
|
|
40CDLF8-180
|
8
|
162
|
89
|
2900
|
7.5
|
2.3
|
1250
|
90
|
|
40CDLF8-190
|
8
|
171
|
89
|
2900
|
7.5
|
2.3
|
1280
|
90
|
|
40CDLF8-200
|
8
|
180
|
89
|
2900
|
7.5
|
2.3
|
1310
|
95
|
|
型號
|
流量
|
揚程
|
效率
|
轉速
|
電機功率
|
必須汽蝕余量
|
高度
|
重量
|
|
50CDLF16-20
|
16
|
24
|
84
|
2900
|
2.2
|
4.6
|
665
|
40
|
|
50CDLF16-30
|
16
|
36
|
86
|
2900
|
3
|
4.6
|
745
|
50
|
|
50CDLF16-40
|
16
|
48
|
86
|
2900
|
4
|
4.6
|
825
|
55
|
|
50CDLF16-50
|
16
|
60
|
88.5
|
2900
|
5.5
|
4.6
|
945
|
70
|
|
50CDLF16-60
|
16
|
72
|
88.5
|
2900
|
5.5
|
4.6
|
990
|
75
|
|
50CDLF16-70
|
16
|
84
|
89
|
2900
|
7.5
|
4.6
|
1035
|
80
|
|
50CDLF16-80
|
16
|
96
|
89
|
2900
|
7.5
|
4.6
|
1080
|
80
|
|
50CDLF16-90
|
16
|
108
|
89
|
2900
|
11
|
4.6
|
1255
|
140
|
|
50CDLF16-100
|
16
|
120
|
92.5
|
2900
|
11
|
4.6
|
1310
|
140
|
|
50CDLF16-110
|
16
|
132
|
92.5
|
2900
|
11
|
4.6
|
1365
|
145
|
|
50CDLF16-120
|
16
|
144
|
92.5
|
2900
|
11
|
4.6
|
1420
|
145
|
|
50CDLF16-130
|
16
|
156
|
92.5
|
2900
|
15
|
4.6
|
1545
|
150
|
|
50CDLF16-140
|
16
|
168
|
92.5
|
2900
|
15
|
4.6
|
1600
|
165
|
 |
 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
