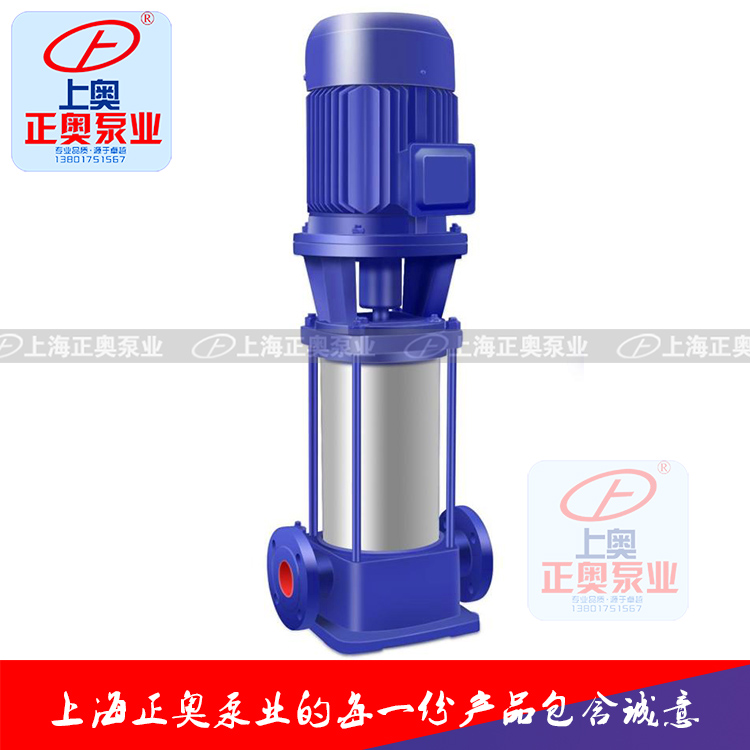

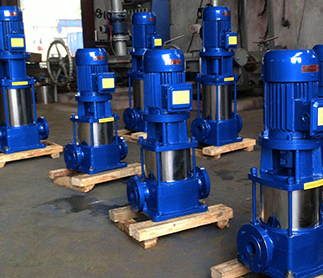

GDL型立式多級管道泵
銷售熱線：021-66525777 63099652
產品分類:多級泵
口徑（進口/出口）:
流量:
正奧泵業優勢：知名度高，品質可靠，服務完善 現貨供應
各種材質、非常規產品皆可訂做
- 產品概述
- 選型參數
- 型號意義
GDL型立式多級管道泵概述
GDL型立式多級管道泵是根據本公司ISG型立式離心泵及DL型立式多級離心泵的優點而設計的。GDL型泵在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了佳水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、裝修方便。外筒體用不銹鋼制造，外型美觀，特別適合于高層建筑多臺泵并聯使用，以減少單泵機組配帶功率，簡化電控設備。適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防、生活供水以及空調機組循環、冷卻水輸送等。

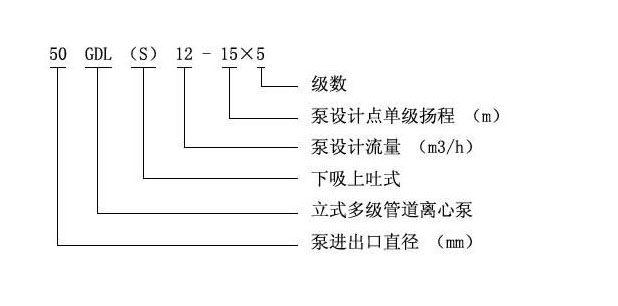

GDL型立式多級管道泵型號意義

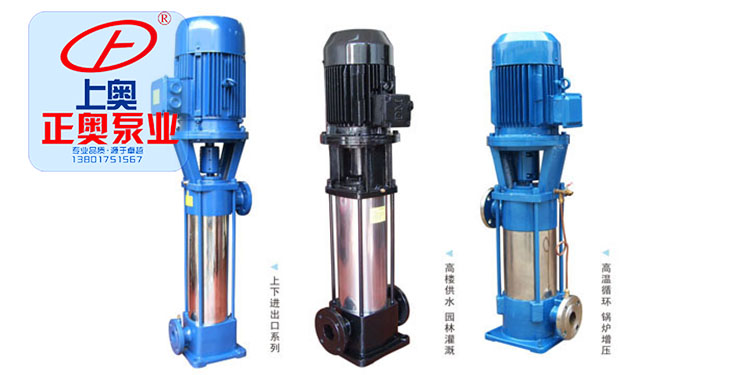

GDL型立式多級管道泵結構類型

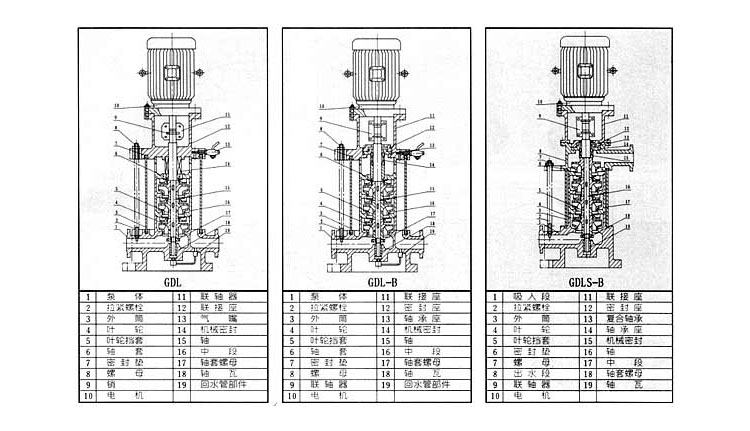

GDL型立式多級管道泵結構圖
性能參數表
|
型號
|
流量Q(m3/h)
|
揚程H(m)
|
吸程 (m)
|
電機功率(KW)
|
|
25GDL2-12*3
|
2
|
36
|
7.5
|
1.1
|
|
25GDL2-12*4
|
2
|
48
|
7.5
|
1.1
|
|
25GDL2-12*5
|
2
|
60
|
7.5
|
1.5
|
|
25GDL2-12*6
|
2
|
72
|
7.5
|
1.5
|
|
25GDL2-12*7
|
2
|
84
|
7.5
|
2.2
|
|
25GDL2-12*8
|
2
|
96
|
7.5
|
2.2
|
|
25GDL2-12*9
|
2
|
108
|
7.5
|
2.2
|
|
25GDL2-12*10
|
2
|
120
|
7.5
|
3
|
|
25GDL2-12*11
|
2
|
132
|
7.5
|
3
|
|
25GDL2-12*12
|
4
|
144
|
7.5
|
3
|
|
25GDL4-11*3
|
4
|
33
|
7.5
|
1.1
|
|
25GDL4-11*4
|
4
|
44
|
7.5
|
1.5
|
|
25GDL4-11*5
|
4
|
55
|
7.5
|
2.2
|
|
25GDL4-11*6
|
4
|
66
|
7.5
|
2.2
|
|
25GDL4-11*7
|
4
|
77
|
7.5
|
3
|
|
25GDL4-11*8
|
4
|
88
|
7.5
|
3
|
|
25GDL4-11*9
|
4
|
99
|
7.5
|
3
|
|
25GDL4-11*10
|
4
|
110
|
7.5
|
4
|
|
25GDL4-11*11
|
4
|
121
|
7.5
|
4
|
|
25GDL4-11*12
|
4
|
132
|
7.5
|
4
|
|
40GDL6-12*3
|
6
|
36
|
7.5
|
1.5
|
|
40GDL6-12*4
|
6
|
48
|
7.5
|
2.2
|
|
40GDL6-12*5
|
6
|
60
|
7.5
|
2.2
|
|
40GDL6-12*6
|
6
|
72
|
7.5
|
3
|
|
40GDL6-12*7
|
6
|
84
|
7.5
|
3
|
|
40GDL6-12*8
|
6
|
96
|
7.5
|
4
|
|
40GDL6-12*9
|
6
|
108
|
7.5
|
4
|
|
40GDL6-12*10
|
6
|
120
|
7.5
|
4
|
|
40GDL6-12*11
|
6
|
132
|
7.5
|
5.5
|
|
40GDL6-12*12
|
6
|
144
|
7.5
|
5.5
|
|
50GDL12-15*2
|
12
|
30
|
7
|
2.2
|
|
50GDL12-15*3
|
12
|
45
|
7
|
3
|
|
50GDL12-15*4
|
12
|
60
|
7
|
4
|
|
50GDL12-15*5
|
12
|
75
|
7
|
5.5
|
|
50GDL12-15*6
|
12
|
90
|
7
|
5.5
|
|
50GDL12-15*7
|
12
|
105
|
7
|
7.5
|
|
50GDL12-15*8
|
12
|
120
|
7
|
7.5
|
|
50GDL12-15*9
|
12
|
135
|
7
|
11
|
|
50GDL12-15*10
|
12
|
150
|
7
|
11
|
|
50GDL18-15*2
|
18
|
30
|
7
|
3
|
|
50GDL18-15*3
|
18
|
45
|
7
|
4
|
|
50GDL18-15*4
|
18
|
60
|
7
|
5.5
|
|
50GDL18-15*5
|
18
|
75
|
7
|
7.5
|
|
50GDL18-15*6
|
18
|
90
|
7
|
7.5
|
|
50GDL18-15*7
|
18
|
105
|
7
|
11
|
|
50GDL18-15*8
|
18
|
120
|
7
|
11
|
|
50GDL18-15*9
|
18
|
135
|
7
|
15
|
|
50GDL18-15*10
|
18
|
150
|
7
|
15
|
|
65GDL24-12*2
|
24
|
24
|
6
|
3
|
|
65GDL24-12*3
|
24
|
36
|
6
|
4
|
|
65GDL24-12*4
|
24
|
48
|
6
|
5.5
|
|
65GDL24-12*5
|
24
|
60
|
6
|
7.5
|
|
65GDL24-12*6
|
24
|
72
|
6
|
7.5
|
|
65GDL24-12*7
|
24
|
84
|
6
|
11
|
|
65GDL24-12*8
|
24
|
96
|
6
|
11
|
|
65GDL24-12*9
|
24
|
108
|
6
|
15
|
|
65GDL24-12*10
|
24
|
120
|
6
|
15
|
|
80GDL36-12*2
|
36
|
24
|
5.5
|
4
|
|
80GDL36-12*3
|
36
|
36
|
5.5
|
5.5
|
|
80GDL36-12*4
|
36
|
48
|
5.5
|
7.5
|
|
80GDL36-12*5
|
36
|
60
|
5.5
|
11
|
|
80GDL36-12*6
|
36
|
72
|
5.5
|
11
|
|
80GDL36-12*7
|
36
|
84
|
5.5
|
15
|
|
80GDL36-12*8
|
36
|
96
|
5.5
|
15
|
|
80GDL36-12*9
|
36
|
108
|
5.5
|
18.5
|
|
80GDL36-12*10
|
36
|
120
|
5.5
|
18.5
|
|
80GDL54-14*2
|
54
|
28
|
5
|
7.5
|
|
80GDL54-14*3
|
54
|
42
|
5
|
11
|
|
80GDL54-14*4
|
54
|
56
|
5
|
15
|
|
80GDL54-14*5
|
54
|
70
|
5
|
18.5
|
|
80GDL54-14*6
|
54
|
894
|
5
|
18.5
|
|
80GDL54-14*7
|
54
|
98
|
5
|
22
|
|
100GDL72-14*2
|
72
|
28
|
4.5
|
11
|
|
100GDL72-14*3
|
72
|
42
|
4.5
|
15
|
|
100GDL72-14*4
|
72
|
56
|
4.5
|
18.5
|
|
100GDL72-14*5
|
72
|
70
|
4.5
|
22
|
|
100GDL72-14*6
|
72
|
74
|
4.5
|
30
|
|
100GDL72-14*7
|
72
|
98
|
4.5
|
30
|
 |
 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
