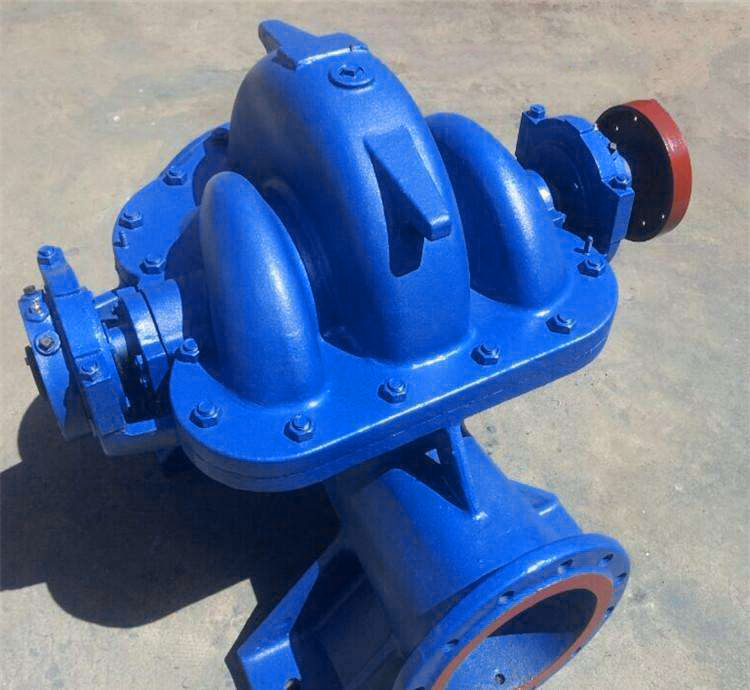

產品概況：
S型單級雙吸離心泵(下面簡稱離心泵)是新型節能臥式中開泵，供輸送清水或物理化學性質類似于水的其他液體，根據用戶需求，通過改變泵結構及材質可用于輸送多泥砂水或各類腐蝕性液體，該系列泵適用于工廠、礦山、城市給排水、電站、農田排灌及各種水利工程。
二、結構說明：
本型管道離心泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去，水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。
泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。
管道泵泵體與泵蓋構成葉輪的工作室。在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。
經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。
泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
雙吸密封環用以減少水泵壓水室的水漏回吸水室。
泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
軸封為軟填料密封(根據用戶需要可采用機械密封結構)。
三、工作條件：
流量范圍：0.8m3/h~120 m3/h；
揚程范圍：5.6m~330m；
溫度范圍：-20℃~120℃；
輸送液體種類：各種清潔水及輕腐蝕液體；
離心泵泵腔承壓：≤4.0MPa。
四、產品特點：
1. 結構緊湊 外形美觀，穩定性好，便于安裝。
2. 運行平穩 優化設計的雙吸葉輪使軸向力減小到最低限度，且有優異水力性能的葉型，離心泵泵殼內表面及葉輪表面具有抗汽蝕性能。
3. 軸承選用SKF及NSK軸承保證運行平穩，噪音低，使用壽命長。
4. 軸封選用機械密封或填料密封。能保證8000小時運行無泄漏。
5.離心泵 安裝形式 裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。
6. 加裝自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，離心泵可以啟動。

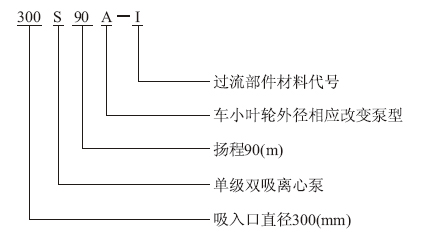

單級雙吸中開泵型號意義
150S78A
150—泵進口直徑為150mm
S—臥式單級雙吸清水泵
SM—單級雙吸耐磨泵
SF—單級雙吸耐腐蝕泵
SY—單級雙吸油泵
78—設計點揚程為78m
A—葉輪外徑切割代號，Ⅰ表示葉輪外徑增大
6Sh—6A
6—泵進口直徑為6吋（150mm）
Sh—臥式單級雙吸清水泵
6—泵比轉速的1/10取整
A—葉輪外徑切割代號
單級雙吸中開泵性能范圍
流量：160～18000m3/s
揚程：12～125m
單級雙吸中開泵結構特點
1、S、SM、SF、SY型泵的吸入口與吐出口均在水泵軸心線下方，與軸線垂直呈水平方向，泵殼中開，檢修時無需拆卸進水、排出管路及電動機（或其他動機）。從驅動端向泵的方向看，水泵均為順時針方向旋轉，根據需要也可生產為逆時針方向旋轉，訂貨時應特殊提出。
2、S、SM、SF、SY型泵的主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。
3、葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整。葉輪的軸向力利用其葉片的對稱布置達到平衡，殘余軸向力則由軸端的軸承承受。
4、泵軸由兩個單列向心球軸承或四個向心推力球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油或稀油潤滑。
5、水泵通過彈性套柱銷聯軸器由電動機直接驅動。
6、軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣進入泵內，在填料之間裝有填料環，水泵工作時少量高壓水通過泵蓋中開面上的梯形凹槽或外部的不封管部件流入填料腔，起水封作用。
單級雙吸中開泵材料
| 零件名稱 | 泵型號 | 泵型號 | 泵型號 | 泵型號 |
| S | SM | SY | SF | |
| 泵體 | HT200 | QT500-7 | HT200或ZG230-450 | ZG1Cr13或ZG1Cr18Ni9Ti |
| 泵蓋 | HT200 | QT500-7 | HT200或ZG230-450 | ZG1Cr13或ZG1Cr18Ni9Ti |
| 葉輪 | HT200 | KmTbCr15Mo3 | ZG230-450 | ZG1Cr13或ZG1Cr18Ni9Ti |
| 軸 | 45 | 45 | 45 | 2Cr13 |
| 軸套 | HT200 | QT500-7 | HT200 | ZG1Cr13或ZG1Cr18Ni9Ti |
| 密封環 | HT200 | KmTbCr15Mo3 | HT200 | ZG1Cr13或ZG1Cr18Ni9Ti |

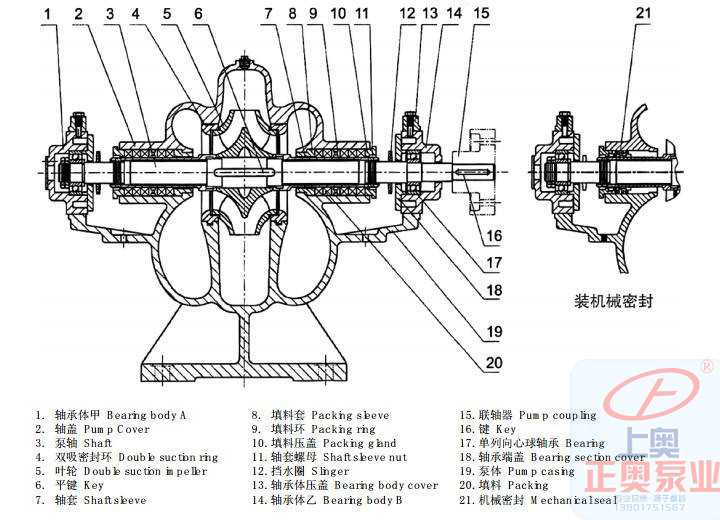

單級雙吸中開泵結構圖
1、本型泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針方向旋轉。如根據用戶特殊訂貨需要也可改為順吋針旋轉。
2、本型泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其馀多為鑄鐵制成。
3、泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。
4、葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩馀軸向力則同軸端的軸承承受。
5、泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。
6、水泵通過聯軸器由電動機直接傳動。
7、軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流入填料腔起水封作用。
| 序號 | 名稱 | 序號 | 名稱 |
| 1 | 泵體 | 12 | 軸套螺母（右） |
| 2 | 泵蓋 | 13 | 軸承體 |
| 3 | 泵軸 | 14 | 固定螺栓 |
| 4 | 葉輪 | 15 | 軸承體壓蓋 |
| 5 | 雙吸密封環 | 16 | 聯軸器部件 |
| 6 | 軸套 | 17 | 圓螺母 |
| 7 | 填料套 | 18 | 軸承蓋（甲） |
| 8 | 水封管 | 19 | 軸套螺母（左） |
| 9 | 填料 | 20 | 軸承擋圈 |
| 10 | 填料環 | 21 | 軸承蓋（乙） |
| 11 | 填料壓蓋 | 22 | 端蓋 |
單級雙吸中開泵性能參數
| 型號 |
流量Q (m3/h) |
揚程H (m) |
轉速n (r/min) |
功率P(kw) |
效率n (%) |
汽蝕余量 (NPSH)r(m) |
|
| 軸功率 | 電機功率 | ||||||
| 100S90 | 80 | 90 | 2950 | 30.1 | 37 | 65 | 2.5 |
| 100S90A | 72 | 75 | 2950 | 23 | 30 | 64 | 2.5 |
| 150S100 | 160 | 100 | 2950 | 59.8 | 75 | 73 | 3.5 |
| 150S78 | 160 | 78 | 2950 | 45 | 55 | 75.5 | 3.7 |
| 150S78A | 144 | 62 | 2950 | 33.4 | 45 | 72.6 | 3.7 |
| 150S50 | 160 | 50 | 2950 | 27.3 | 37 | 80.4 | 3.9 |
| 150S50A | 144 | 40 | 2950 | 20.0 | 30 | 75.5 | 3.9 |
| 150S50B | 133 | 36 | 2950 | 18.0 | 22 | 72.5 | 3.9 |
| 200S95 | 280 | 95 | 2950 | 91.4 | 132 | 79.2 | 5.3 |
| 200S95A | 270 | 85 | 2950 | 83.3 | 110 | 75 | 5.3 |
| 200S95B | 260 | 75 | 2950 | 73.8 | 90 | 72 | 5.3 |
| 200S63 | 280 | 63 | 2950 | 58.3 | 75 | 82.7 | 5.8 |
| 200S63A | 270 | 46 | 2950 | 45.1 | 55 | 75 | 5.8 |
| 200S42 | 280 | 42 | 2950 | 38.1 | 45 | 84.2 | 6 |
| 200S42A | 270 | 36 | 2950 | 33.1 | 37 | 80 | 6 |
| 250S65 | 485 | 65 | 1450 | 109.2 | 132 | 78.6 | 3.1 |
| 250S65A | 420 | 48 | 1450 | 88.5 | 90 | 77.7 | 3.1 |
| 250S39 | 485 | 39 | 1450 | 61.5 | 75 | 83.6 | 3.2 |
| 250S39A | 468 | 30 | 1450 | 48.4 | 55 | 79 | 3.2 |
| 250S24 | 485 | 24 | 1450 | 36.9 | 45 | 85.8 | 3.5 |
| 250S24A | 414 | 20 | 1450 | 27.2 | 37 | 83.3 | 3.5 |
| 250S14 | 485 | 14 | 1450 | 21.5 | 30 | 85.8 | 3.8 |
| 250S14A | 432 | 11 | 1450 | 15.2 | 18.5 | 82.7 | 3.8 |
| 300S90 | 790 | 90 | 1450 | 243 | 320 | 79.6 | 4.2 |
| 300S90A | 756 | 78 | 1450 | 216.4 | 280 | 74.2 | 4.2 |
| 300S90B | 720 | 67 | 1450 | 180 | 220 | 73 | 4.2 |
| 300S58 | 790 | 58 | 1450 | 147.9 | 200 | 84.2 | 4.4 |
| 300S58A | 720 | 49 | 1450 | 118.0 | 160 | 82.5 | 4.4 |
| 300S58B | 684 | 43 | 1450 | 100 | 132 | 80 | 4.4 |
| 300S32 | 790 | 32 | 1450 | 79 | 90 | 86.8 | 4.6 |
| 300S32A | 720 | 26 | 1450 | 60.7 | 75 | 84 | 4.6 |
| 300S19 | 790 | 19 | 1450 | 47.1 | 55 | 86.8 | 5.2 |
| 300S19A | 720 | 16 | 1450 | 39.2 | 45 | 80 | 5.2 |
| 300S12 | 790 | 12 | 1450 | 30.4 | 37 | 84.8 | 5.5 |
| 300S12A | 684 | 10 | 1450 | 23.9 | 30 | 78.4 | 5.5 |
| 350S125 | 1260 | 125 | 1450 | 533 | 680 | 80.5 | 5.4 |
| 350S125A | 1181 | 112 | 1450 | 461 | 570 | 78.2 | 5.4 |
| 350S125B | 1098 | 96 | 1450 | 373 | 500 | 77 | 5.4 |
| 350S75 | 1260 | 75 | 1450 | 303 | 360 | 85.2 | 5.8 |
| 350S75A | 1170 | 65 | 1450 | 244.4 | 280 | 84.2 | 5.8 |
| 350S75B | 1080 | 55 | 1450 | 196.3 | 220 | 82.4 | 5.8 |
| 350S44 | 1260 | 44 | 1450 | 172.5 | 220 | 87.5 | 6.3 |
| 350S44A | 1116 | 36 | 1450 | 129.5 | 160 | 84.5 | 6.3 |
| 350S26 | 1260 | 26 | 1450 | 102 | 132 | 87.5 | 6.7 |
| 350S26A | 1116 | 21 | 1450 | 76.9 | 90 | 83.4 | 6.7 |
| 350S16 | 1260 | 16 | 1450 | 64.4 | 75 | 85.4 | 7.1 |
| 350S16A | 1044 | 13 | 1450 | 47 | 55 | 78.3 | 7.1 |
| 400S90 | 1620 | 90 | 1450 | 473 | 560 | 84 | 6.2 |
| 400S90A | 1460 | 73 | 1450 | 345 | 450 | 84 | 6.2 |
| 400S90B | 1300 | 58 | 1450 | 245 | 315 | 84 | 6.2 |
| 400S40 | 1080 | 40 | 970 | 140 | 185 | 85 | 5.1 |
| 400S40A | 1007 | 33 | 970 | 107 | 160 | 84.5 | 5.1 |
| 400S40B | 870 | 26 | 970 | 73.3 | 110 | 84 | 5.1 |
| 500S98 | 2020 | 98 | 970 | 678.1 | 800 | 79.5 | 4.1 |
| 500S98A | 1872 | 83 | 970 | 539 | 630 | 78.5 | 4.1 |
| 500S98B | 1746 | 74 | 970 | 450.1 | 560 | 78.7 | 4.1 |
| 500S59 | 2020 | 59 | 970 | 388.2 | 450 | 83.6 | 4.5 |
| 500S59A | 1872 | 49 | 970 | 332.32 | 400 | 75.6 | 4.5 |
| 500S59B | 1746 | 40 | 970 | 255.8 | 315 | 74 | 4.5 |
| 500S35 | 2020 | 35 | 970 | 218.2 | 280 | 83.6 | 4.8 |
| 500S35A | 1746 | 27 | 970 | 150.6 | 220 | 75.6 | 4.8 |
| 500S22 | 2020 | 22 | 970 | 143.6 | 185 | 74 | 5.2 |
| 500S22A | 1746 | 17 | 970 | 100.6 | 132 | 88.2 | 5.2 |
| 500S13 | 2020 | 13 | 970 | 85.7 | 110 | 85.2 | 5.7 |
| 600S22 | 3170 | 22 | 970 | 215.8 | 250 | 84.2 | 7 |
| 600S22A | 2860 | 18 | 970 | 161.1 | 185 | 80.3 | 7 |
| 600S32 | 3170 | 32 | 970 | 310.4 | 355 | 83.4 | 7 |
| 600S32A | 2850 | 26 | 970 | 229 | 280 | 88 | 7 |
| 600S47 | 3170 | 47 | 970 | 456 | 560 | 87 | 6.5 |
| 600S47A | 2920 | 40 | 970 | 361 | 450 | 89 | 6.5 |
| 600S75 | 3170 | 75 | 970 | 736 | 900 | 88 | 6 |
| 600S75A | 2920 | 65 | 970 | 600.2 | 710 | 89 | 6 |
| 600S75B | 3170 | 55 | 970 | 477.5 | 560 | 88 | 6 |
| 600S100 | 2950 | 100 | 970 | 1015.6 | 1250 | 87 | 6 |
| 600S100A | 2710 | 90 | 970 | 875.4 | 1120 | 85 | 6 |
| 600S100B | 3170 | 80 | 970 | 751.9 | 900 | 85 | 6 |
| 800S22 | 3000 | 22 | 730 | 370.2 | 450 | 84 | 7 |
| 800S22 | 2830 | 14 | 585 | 190.6 | 250 | 82 | 5 |
| 800S22A | 5500 | 17 | 730 | 254.1 | 315 | 89 | 7 |
| 800S22A | 4400 | 11 | 585 | 133.3 | 185 | 88 | 5 |
| 800S32 | 4830 | 32 | 730 | 538.5 | 630 | 87 | 74.5 |
| 800S32 | 3870 | 20 | 585 | 272.3 | 315 | 89 | 7 |
| 800S32A | 5500 | 26 | 730 | 389 | 450 | 88 | 4.5 |
| 800S32A | 3960 | 17 | 585 | 210.7 | 250 | 88 | 6.5 |
| 800S47 | 5500 | 47 | 730 | 782.2 | 1000 | 87 | 4.2 |
| 800S47 | 4400 | 30 | 585 | 403.9 | 450 | 90 | 6.5 |
| 800S47A | 5070 | 40 | 730 | 621 | 710 | 89 | 4.2 |
| 800S47A | 4060 | 25 | 585 | 314.1 | 355 | 89 | 6 |
| 800S76 | 5500 | 76 | 730 | 1293.6 | 1600 | 88 | 4.2 |
| 800S76 | 4400 | 49 | 585 | 674.9 | 800 | 88 | 6 |
| 800S76A | 5080 | 65 | 730 | 1034 | 1250 | 87 | 6 |
| 800S76A | 4070 | 42 | 585 | 541 | 630 | 86 | 4.2 |
| 800S76B | 4680 | 55 | 730 | 824.7 | 1000 | 85 | 6 |
| 800S76B | 3750 | 35 | 585 | 425.5 | 500 | 84 | 4 |
