產品名稱：QBY5-25型氣動隔膜泵【全新五代氣動隔膜泵】
如用戶有特殊要求，聯系電話021-66525777，以方便用戶選型，正確使用上海正奧品牌隔膜泵
基本信息：
流量：0~3（m3/h）
揚程：0~60（m）
進出口徑：25（mm）
出口壓力：6（kgf/cm2）
吸程：5（m）
允許通過顆粒：φ2.5（mn）
供氣壓：7（Kgf/cm2）
空氣消耗量：0.6 （m3/min）
泵連接方式：標配螺紋連接。可定制法蘭連接。

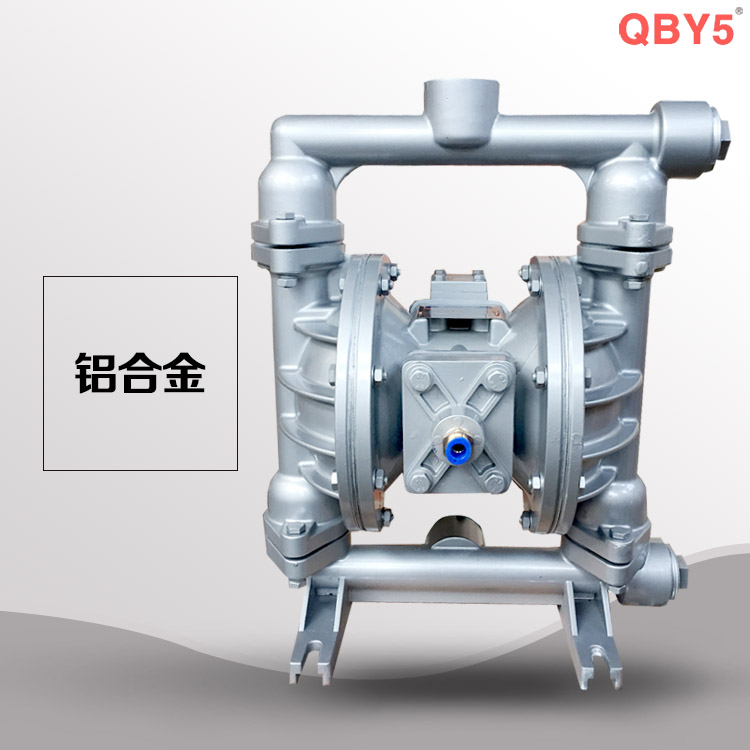

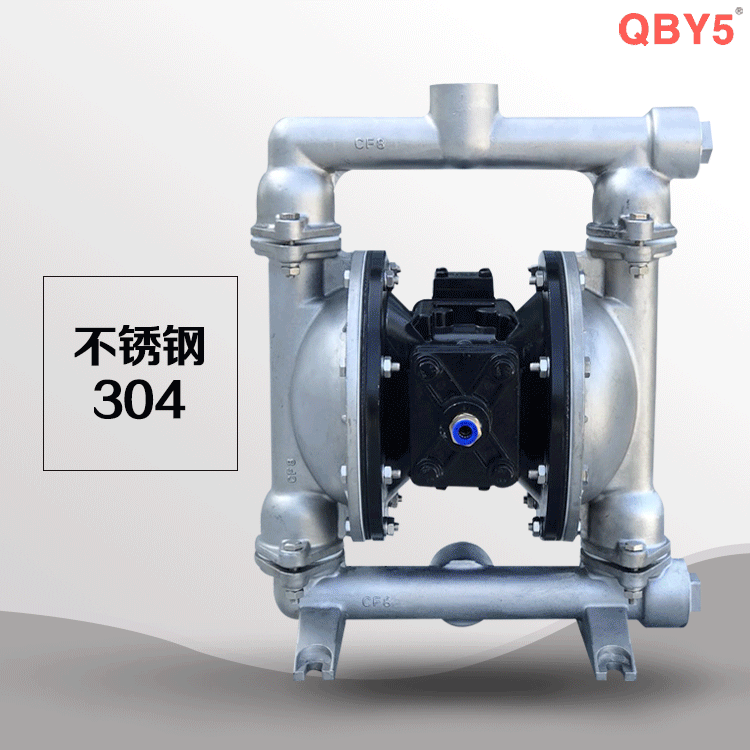

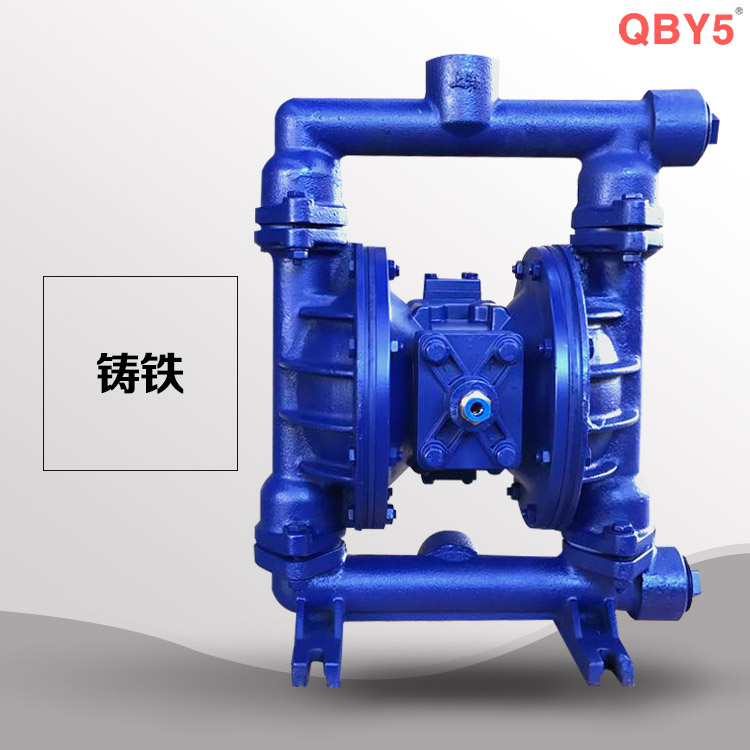

材質：不銹鋼，鑄鐵，鋁合金，工程塑料
一、產品概述：
QBY5-25型氣動隔膜泵是我公司開發的第五代氣動隔膜泵。正奧公司生產的QBY5系列氣動隔膜泵是一種新型的輸送設備。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能抽光吸盡。
正奧公司生產的隔膜泵共有十二種規格。進出口尺寸分別為1/4”（10mm）、1/2”(15mm)、3/4”(20mm)、1”（25mm）、1.2”（32mm）1.5”(40mm)、2”(50mm)、2.5”（65mm）3”(80mm)、4”（100mm）流體部件材質有：鋁合金、鑄鐵、聚丙烯、不銹鋼、隔膜根據不同膜片材質分別有：丁晴橡膠、氯丁橡膠、聚乙烯、聚膠、聚醚橡膠、氟橡膠、氟塑料、特氟隆。以滿足不同液體介質的需要。
優勢：
QBY5系列氣動隔膜泵工作原理：在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，連桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入氣閥室后，推動兩個B工作腔內的隔膜，驅動連桿聯結的隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背面排出泵外。當活塞達到行程終點，閥機構則自動的將壓縮空氣引入另一工作腔，推動隔膜泵朝反向運動，這樣就形成了兩個隔膜的現步往復運動。每個工作腔中又設置兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替的開啟和關閉，從而使液體連續的吸入和排出。
QBY5系列氣動隔膜泵與其他隔膜泵明顯的不同在于配氣閥結構。QBY5系列氣動隔膜泵配氣閥結構取消了傳統的“0”形環和柱形閥結構的配氣閥。采用三向先導式，消除了閥死點和泵停機現象。提供了正確可靠的換向信號來避免停機和更快換向使泵具有更大的流量，提供了輸送性能使脈沖更小，流動更穩。
QBY5系列氣動隔膜泵設計簡單、高可靠的空氣換向閥，能保證不停機而發生昂貴的停車費用，所有空氣閥部件可在不拆開流動部分的情況下進行更換。鋁質部件經特殊處理能換抵御不潔空氣造成腐蝕換向閥中塑料材質的滑塊堅固耐用，不易損壞，無需潤滑，保證氣路暢通，換向靈活。
能力：
產品操作，安全可靠，耐腐蝕性，經久耐用，具自吸性，空轉無損，不需要加油，多種材料，用途廣泛，裝置簡單，免卻維修。
二、產品用途
1.化工業：酸、堿、溶劑、懸浮物、分散體系。
2.石化業：原油、稠油、油脂、泥漿、污泥等。
3.涂料業：樹脂、溶劑、著色劑、油漆等。
4.日化業：洗滌劑、香波、乳液、乳霜、手霜、表面活化劑。
5.陶瓷業：泥漿、陶瓷、石灰漿、陶土漿。
6.采礦業：煤漿、巖漿、泥漿、砂漿、潤滑油等。
7.水處理：石灰漿、軟性沉淀物、污水、化學品、廢水。
8.食品業：液態半固體、巧克力、鹽水、醋、糧漿、菜油、大豆油、蜂蜜、動物血。
9.飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。
10.醫藥業：溶劑、酸、堿、植物提煉液、軟膏、血漿等各種藥品料液。
11.造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。
12.電子業：溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液。
13.紡織業：染料化學品、樹脂、膠等。
14.建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。
15.汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳漆、清漆、清檢添加劑。脫脂液、油漆。
16.家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。
17.冶金、鑄造和染色業：金屬漿、氫氧化物和碳化物漿、灰塵洗滌漿等。
