- 產品概述
- 選型參數
- 應用領域
- 型號意義
- 使用說明
- 產品特點
一、產品概述:

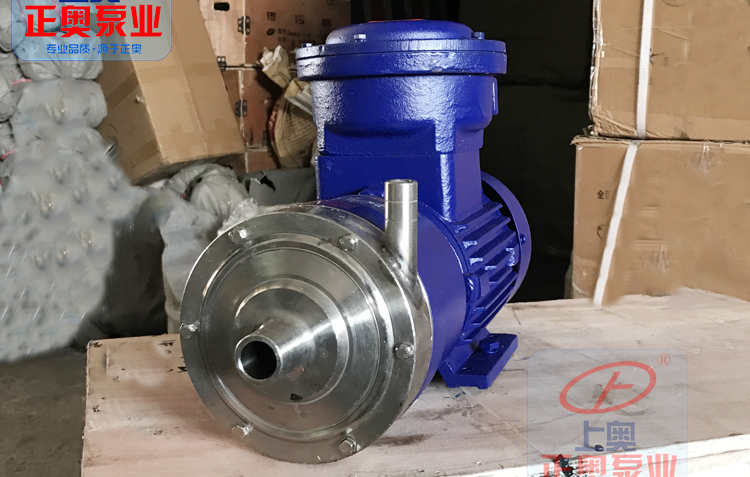

CQ型磁力驅動泵(簡稱磁力泵)是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，具有全密封、無泄漏、耐腐蝕等特點，其性能達到國外同類產品的平水。
二、主要特點：
磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，底徹解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
三、產品用途：
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電-影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此泵則更為理想。
四、安裝和使用
五、使用注意事項
1.因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成吋空載運轉。 2.被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒.需加磁性過濾器。 3.泵在使用中環境溫度應小于40℃ ，電機溫升不得超過75℃ 。 4.被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，輔送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬顆粒和纖維的液體。 5.對于輸送液為易沉淀結晶的介質，使用后應及吋清洗，排凈泵內積液。 6.磁力泵運行500小時后，應拆檢軸承和端面動環的磨損惰況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1. 5～2mm時，應更換軸承和軸向動環。
六、性能參數：
|
型號
|
口徑
|
揚程
（m） |
流量
|
電機功率
（KW） |
轉速
（r/min） |
電壓
（V） |
吸程
（m） |
||
|
進口
（mm） |
出口
|
（L/min）
|
（m3/h）
|
||||||
|
14CQ-5
|
14
|
10
|
5
|
20
|
1.2
|
0.12
|
2900
|
380/220
|
3
|
|
16CQ-8
|
16
|
12
|
8
|
25
|
1.5
|
0.18
|
〃
|
380/220
|
3
|
|
20CQ-12
|
20
|
14
|
12
|
50
|
3
|
0.37
|
〃
|
380/220
|
4
|
|
25CQ-15
|
25
|
20
|
15
|
110
|
6.6
|
1.1
|
〃
|
380
|
4
|
