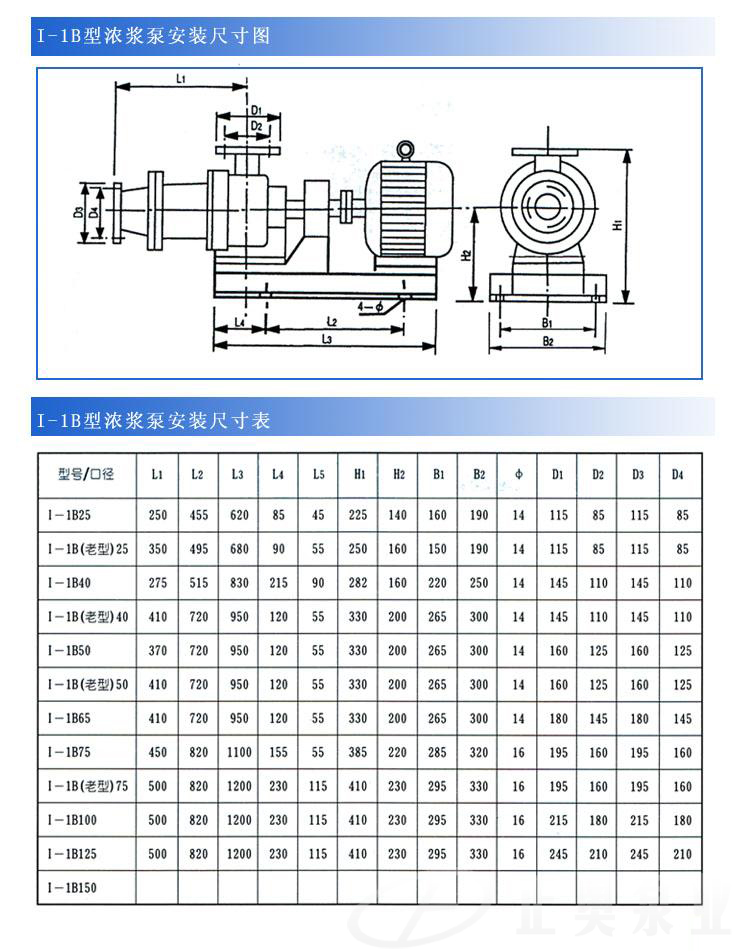

- 安裝尺寸
- 應用領域

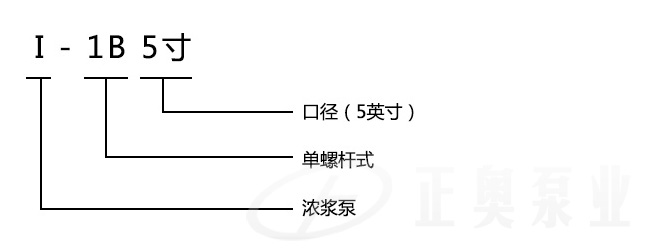

- 型號意義
- 使用說明
- 產品特點
一、產品概括：

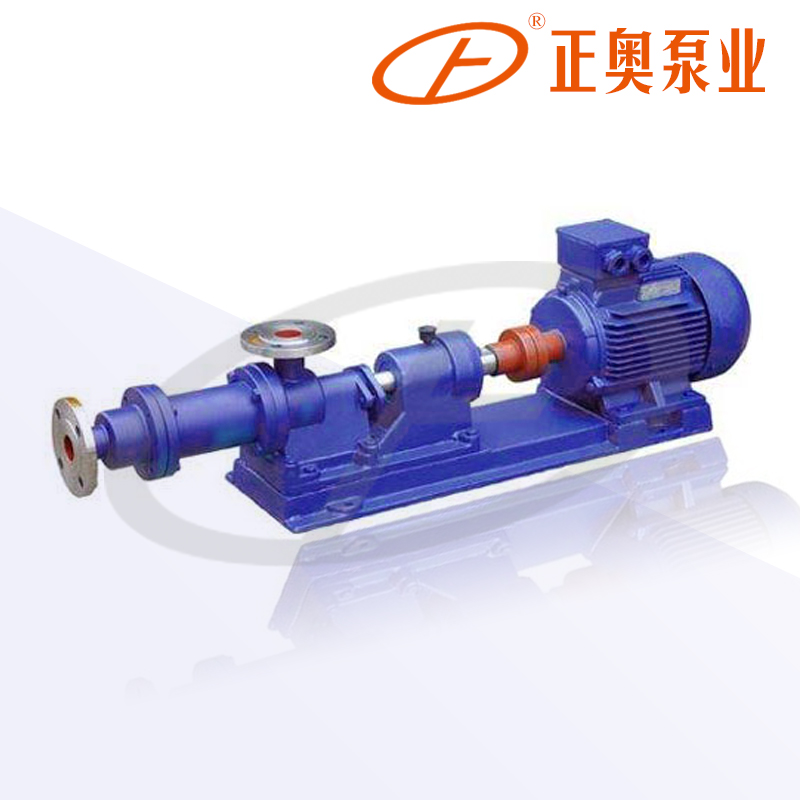

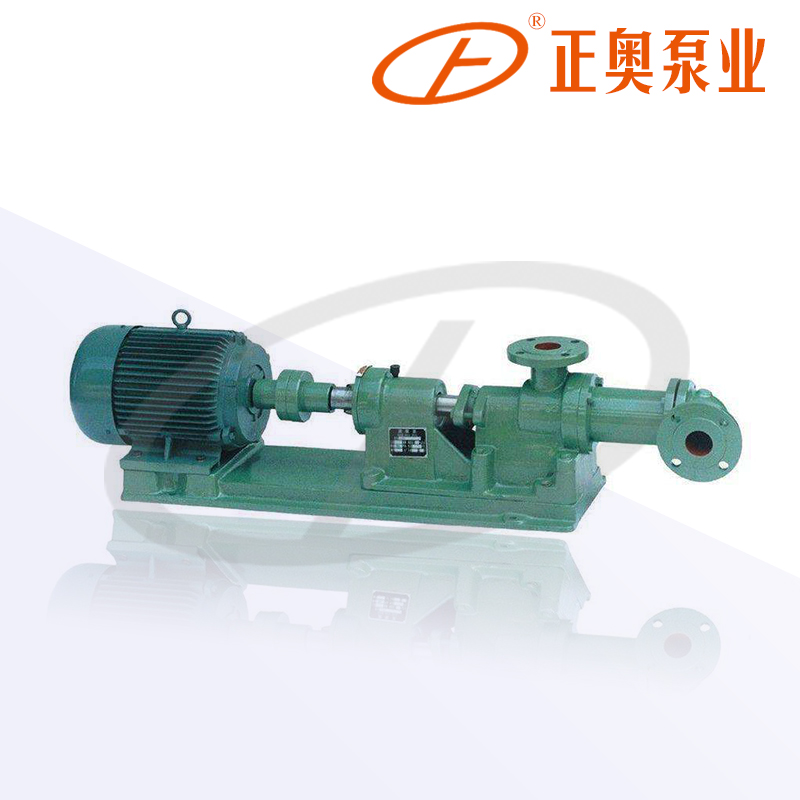

I-1B型單螺桿濃漿泵是一種新型的輸送液體的機械，具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。我單位生產的濃漿泵凡接觸物料的金屬零件均選用優質耐酸不銹鋼制作，襯筒采用無毒無味的橡膠、工作溫度可達120℃，可用于輸送食品漿料和粘度10000泊斯卡·秒含有固體顆�；蚰z塊的溶液漿，懸浮液的腐蝕性介質。廣泛用于食品、冶金、化工、印染、造紙、陶瓷等工業部門。
I-1B型濃漿泵是一款經過長期實際使用檢驗的成熟產品，濃槳泵基于單螺桿泵原理設計制造。一般采用丁腈橡膠材質的雙螺旋襯套定子及2Cr13等鋼材質的偏心單螺旋螺桿軸。采用電機與泵軸軸聯方式，亦可通過無極調速電機、變頻電機等可調轉速電機實現流量調節。濃槳泵選型應當明確介質粘度、比重等特性。
二、產品特點：
1． 可輸送高濃度高粘度＜10000PaS及含有顆粒的懸浮漿液。
2． 輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
3． 排出壓力與轉速無關 ，低流量也可保持高的排出壓力。
4． 流量與轉速成正比，通過變速機構或調速電機可實現流量調節。
5． 自吸能力強，不用裝底閥可直接抽吸液體。
6． 泵可逆轉，液體流向由泵的旋轉方向來改變，適用于管道需反正向沖洗的場合。
7． 運轉平穩、振動、噪聲小。
8． 結構簡單、拆裝維修方便。
本泵廣泛就應用于化工、制藥、釀造、造紙、食品等單位。

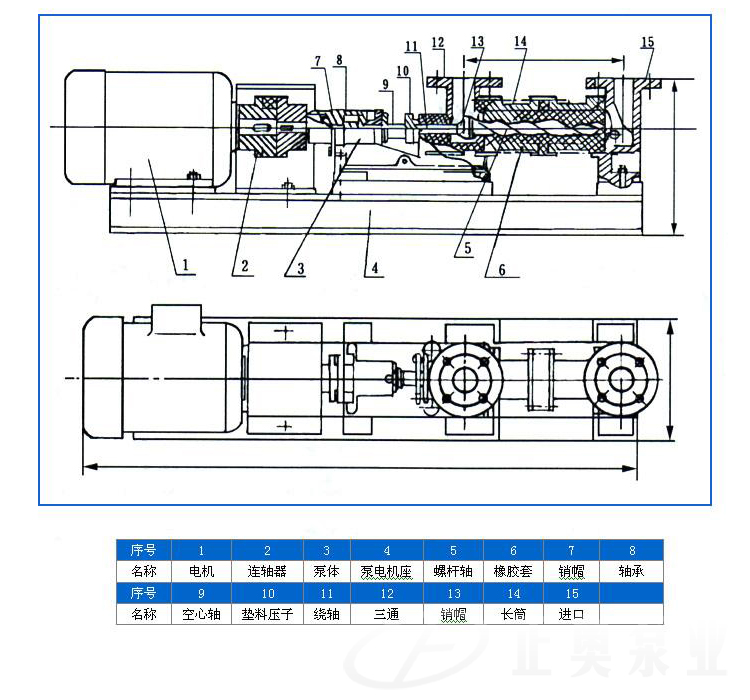

三、結構材質形式:
I-1BB型：殼體鑄件，傳動件（主軸、螺桿和繞軸）為2Cr13不銹鋼制造，適用于一般中性濃漿液輸送，一般微酸、堿漿液輸送。
I-1BF型：傳動件和接觸漿液的泵殼均由不銹鋼制造，適用于食品、制藥、及腐蝕性漿液的輸送。
橡膠襯套有一般耐磨橡膠、食品用橡膠和耐油橡膠供用戶選擇。
傳動方式有電機與泵軸直接傳動，電機經減速機與泵直接傳動和電機經三角皮帶輪與泵軸傳動式。
配用電動機有一般封閉式，防爆式和電磁調速式電機并配無級變速機，齒輪減速機供用戶選購。
四、性能參數：
I-1B濃漿泵性能參數表
|
型號
|
進出
口徑
|
揚程
(m)
|
壓力
|
電機功率
(kw)
|
理論流量
MPa
(m3／h)
|
實際流量
0.6MPa1.2MPa
(m3／h)
|
吸程
(m)
|
轉速
|
|
I-1B1寸
|
|
50
|
5
|
1.1
|
2.39
|
1.5
|
2
|
960
|
|
25
|
100
|
10
|
2.2
|
|||||
|
I-1B1.5寸
|
40
|
80
|
8
|
2.2
|
5.2
|
3.2
|
3
|
960
|
|
120
|
12
|
4
|
||||||
|
I-1B2寸
|
50
|
80
|
8
|
3
|
8.85
|
5.6
|
3
|
960
|
|
120
|
12
|
5.5
|
||||||
|
I-1B2.5寸
|
65
|
60
|
6
|
3
|
10.6
|
6.5
|
3
|
960
|
|
120
|
12
|
7.5
|
||||||
|
I-1B2.5寸
|
75
|
60
|
6
|
5.5
|
18.1
|
12
|
3
|
960
|
|
120
|
12
|
11
|
||||||
|
I-1B3寸
|
100
|
60
|
6
|
7,5
|
24
|
16
|
3
|
960
|
|
I-1B4寸
|
125
|
60
|
6
|
11
|
27
|
19
|
3
|
960
|
|
I-1B5寸
|
150
|
60
|
6
|
15
|
35
|
24
|
3
|
960
|
I-1B濃漿泵性能參數表（老式）
|
型 號
|
流量
(m3／h)
|
揚程
(mm)
|
吸程
(mm)
|
進出口徑
(mm)
|
轉速
|
配用電機
(kw)
|
壓力
|
|
I-1B1寸
|
1.1
|
30
|
2
|
25
|
960
|
2
|
3
|
|
I-1B1.5寸
|
3
|
80
|
3
|
40
|
960
|
3
|
8
|
|
I-1B2寸
|
5.4
|
80
|
3
|
50
|
960
|
3
|
8
|
|
I-1B3寸
|
10
|
60
|
3
|
75
|
960
|
7.5
|
6
|
|
I-1B4寸
|
13
|
50
|
2
|
100
|
960
|
11
|
5
|
|
I-1B5寸
|
15
|
40
|
2
|
125
|
960
|
15
|
4
|
五、應用范圍舉例
本系列濃漿泵接觸物的零件均選用優質不銹鋼.螺桿襯套用中硬度橡膠制作，因而本泵適用于食品加工行業和制藥、化工等行業使用。例如
1 制糖廠的糖蜜、糖汁、庶渣、甜菜渣的輸送；
2，罐頭廠的、食品廠的奶粉、淀粉、蜂蜜、咖啡、牛奶、奶油、食用油、各種維生素液、麥芽糖、蕃茄醬果醬、蛋黃醬 、冰淇淋等的裝料和輸送；
3，釀造酒廠的酒類飲料、香料、發酵液的投料配料.壓濾機裝料糧食廢渣的輸送；
4，魚類加工廠的魚肝油、魚油、魚松、魚渣的輸送；
5，果品加工廠糖汁、果汁的輸送、柑桔、水果的搗爛.墳料機的加料等：
6，糧油加工廠的食油、大米及玉米淀粉等的裝填料及輔送；
7，肉類加工廠、屠宰物；油脂、肉油揮取、裝箱、廢液的輸送；
8，制藥廠：各種維生素液、藥液、乳劑的加料運輸.懸浮液、鹽水、鹽污泥、藥渣等輸送；
9，化學工業：酸、堿液的輸送，各種懸浮液、油脂、膠液、各種化學染料、油漆、各種粘合劑、軟膏、漿料的投料、配料和輸送，尤其是一般離心式泵無法輸送的各種高粘度物料、或帶固體顆粒和物料本泵都能輸送；
10.印刷油墨的配料輸送；
11.造紙廠的紙漿、墨液的輸送；
12.石油化工廠的油類產品，油脂、廢液污泥的輸送；
13.乙炔站電石污泥的輸送；
14.建筑行業鏑送灰漿、石灰乳、砂漿、水泥漿等；
15.可用著并泵抽水、飼料加工過程中的輸送及裝投類；
16.廣泛用于工業和生活的污水、污泥處理，污水中通常含有許多懸浮物有一定腐蝕性和粘度，往往含有固體顆粒，固而使用濃漿泵輸送是臺適的；
17.用于原子能發射站的污染水、污染液和其它物料的輸送；
18.礦井排污水、污泥。
此外在鋼鐵工業、造船工業、陶瓷工業、制革工業水廠都能使用。
六、故障與排除：
|
故 障 |
原 因 |
排除方法 |
|
1.啟動困難 |
1.料液未充滿泵腔.摩擦阻力較大： 2.填料壓蓋壓得過緊.軸與填料之間有摩擦力矩過大。 |
1.用管子鉗搬動眹軸器泵主軸3～6轉： 2.調整填料壓蓋。 |
|
2.啟動后 不出料液 |
1.有大量空氣吸入： 2.電動機轉向不對： 3.料液粘度過大。 |
1.檢査吸入口液位是否太低.吸入管是否漏氣 2.調接電動機的任意兩相進線： 3.稀轉料液。 |
|
3.泵有較大的振動或噪音 |
1.電動機與泵軸不同心： 2.泵內吸入空氣或料液混有大量空氣- |
1.重新調整同軸度： 2 .檢査料液位.設法排除吸入液中的空氣。 |
|
4.運行過程中.流量顯著下降 |
1.襯套磨損.間隙增大： 2.轉速降低： 3.萬向眹軸節或鐃軸損壞傳動失效： 4.吸入管路漫入液體深度不夠.有空氣逬入泵內^ |
1.更換襯套.必要時換螺桿： 2.査電源和電機： 3.停機檢修.更換軸朕軸節或繞軸： 4.滅小吸入高度.！曾加浸入深度.排除吸入料液中的空氣. |
|
5.電動機超載 |
1.揚程超過泵的餳程過多： 2.料液粘度太大： 3.電壓太低. |
1.盡量減小管路水頭損失.或更換高揚程泵。 2.稀釋料液： 3.檢査原因.提高電壓至規定值 。 |
|
6.軸封填料處大量漏液 |
1.壓蓋過松： 2.填料磨損： 3.進出口位置反。 |
1.調整壓蓋： 2.更換填料： 3.以中間法蘭口為吸入口。 |
