當前位置：首頁 > 自吸泵 > ZW型自吸式排污泵

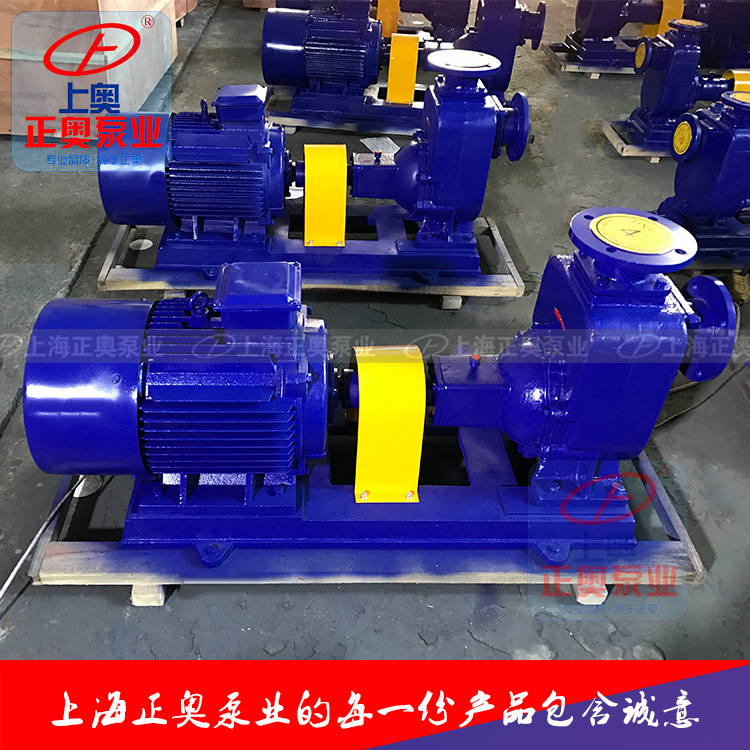

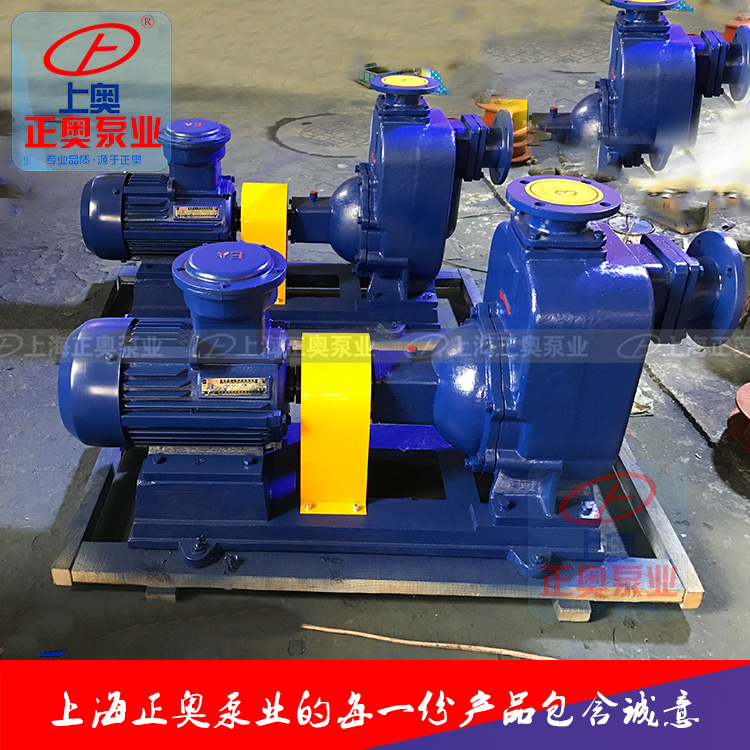

ZW型自吸式排污泵

銷售熱線：021-66525777 63099652

產品分類:自吸泵

口徑（進口/出口）:25-300(mm)

流量:5-800(m3/h)

正奧泵業優勢：知名度高，品質可靠，服務完善現貨供應

各種材質、非常規產品皆可訂做

產品概述
選型參數

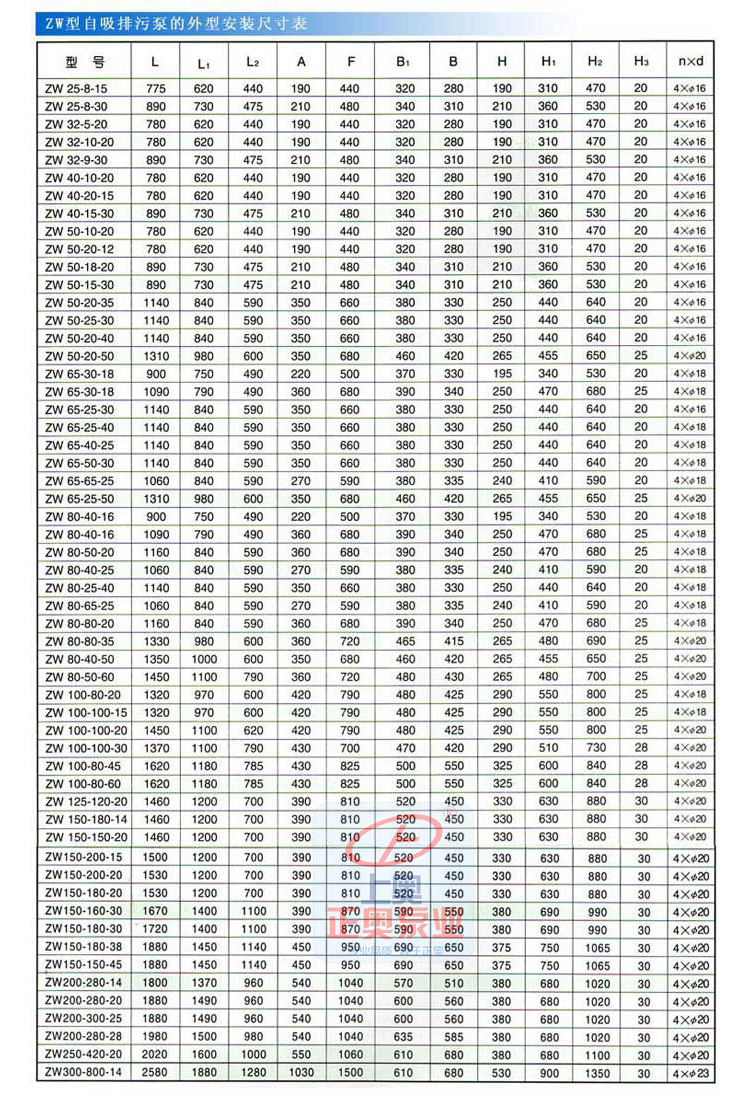

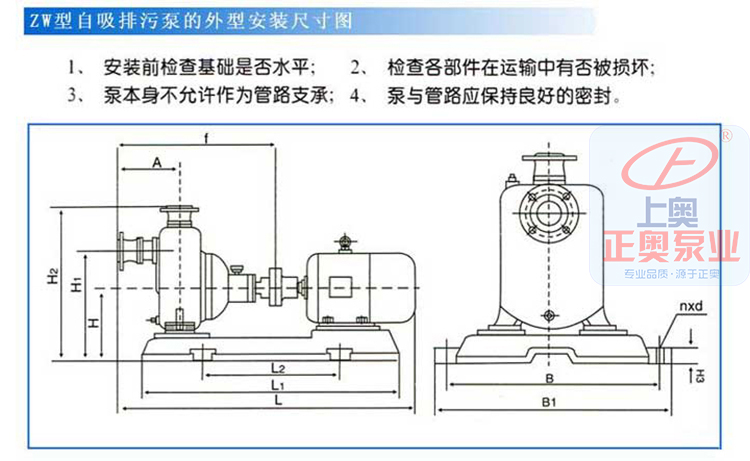

安裝尺寸
應用領域
型號意義
使用說明
產品特點

一、ZW型自吸式無堵塞排污泵產品介紹：

ZW型自吸式無堵塞排污泵，是本司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便。

二、ZW型自吸式無堵塞排污泵產品優點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵無堵塞。
2、采用水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
三、ZW型自吸式無堵塞排污泵技術參數：

型號	進出口徑 (mm)	流量 (m3/h)	揚程 (m)	電機功率 (kw)	自吸高度 (m)
25ZW8-15	25×25	8	15	1.5-2P	5
32ZW10-20	32×32	10	20	2.2-2P
40ZW20-15	40×40	20	15	2.2-2P
40ZW15-30	40×40	15	30	3.0-2P
50ZW10-20	50×40	10	20	2.2-2P
50ZW20-15		20	15	2.2-2P
50ZW18-22		18	22	3.0-2P
50ZW15-30		15	30	3.0-2P
65ZW30-18	65×50	30	18	4.0-2P
65ZW20-30		20	30	5.5-2P
65ZW25-40		25	40	7.5-2P
80ZW40-16	80×65	40	16	4.0-4P
80ZW65-25		65	25	7.5-2P
80ZW80-35		80	35	15.0-2P
80ZW50-60		50	60	22.0-2P
80ZW80-45		80	45	22.0-2P
100ZW80-20	100×80	80	20	7.5-4P
100ZW100-15		100	15	7.5-4P
100ZW100-20		100	20	11.0-4P
100ZW100-30		100	30	22.0-2P
100ZW80-45		80	45	30.0-2P
100ZW80-60		80	60	37.0-2P
100ZW80-80		80	80	45.0-2P
125ZW120-20	125×125	120	20	15.0-4P
150ZW200-15	150×150	200	15	15.0-4P
150ZW200-20		200	20	22.0-4P
150ZW200-28		200	28	30.0-4P
150ZW400-25		400	25	55.0-2P
150ZW180-40		180	40	55.0-4P
200ZW280-12	200×150	280	12	22.0-4P
200ZW300-18		300	18	37.0-4P
200ZW300-25		300	25	45.0-4P
200ZW280-28		280	28	55.0-4P
250ZW400-22	250×200	400	22	55.0-4P
300ZW800-14	300×250	800	14	55.0-4P

四、ZW型自吸式無堵塞排污泵使用事項：

1.吸入管路越短越好，最長不超過10M。

2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。

3.自吸泵第一次使用，仍需將泵腔灌滿水。

4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。

5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。

五、ZW型自吸式無堵塞排污泵故障解決：

自吸排污泵故障現象	自吸排污泵故障原因分析	自吸排污泵故障排除方法
自吸式排污泵不出水	泵體內未加儲液或儲液不足	加足
吸入管路漏氣	消除管路漏氣現象
電壓過低	調整電壓
吸程過高或吸入管路太長	降低吸程或縮短管路
機械密封泄漏過大	修理或更換
自吸式排污泵出水不足	因使用不當，葉輪流道或吸入管路被堵塞	消除堵塞物
葉輪磨損嚴重	更換葉輪
功率不足轉速太低	調整至額定轉速
自吸式排污泵噪音、振動過大	底腳不穩	加固
軸承磨損嚴重	更換軸承
泵與電機主軸不同軸	調整同軸度
自吸式排污泵軸承溫度過高	潤滑脂變質或干燥	更換潤滑脂
軸承損壞	更換
自吸式排污泵泄漏	聯接螺栓松動	固緊
密封件磨損	更換

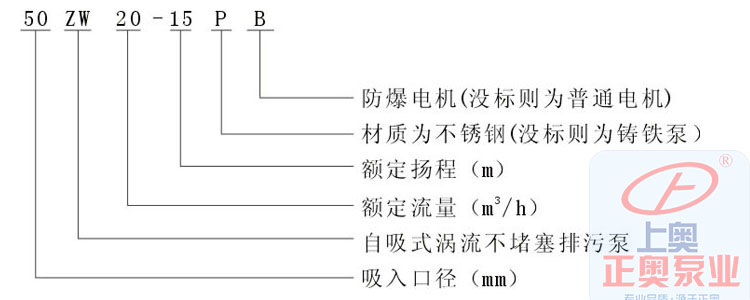

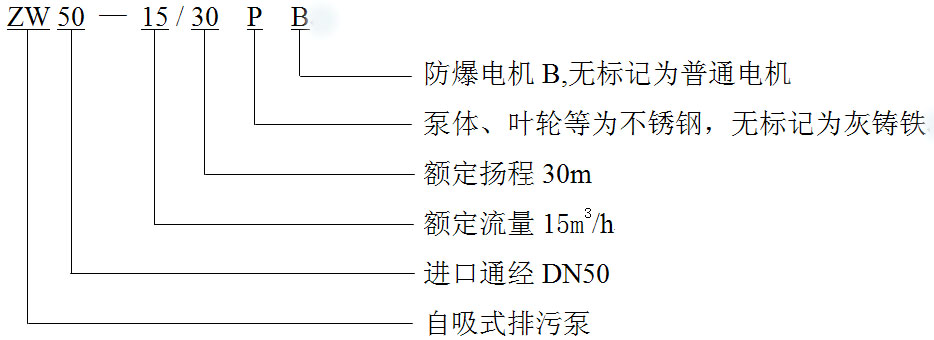

六、ZW型自吸式無堵塞排污泵型號定義：

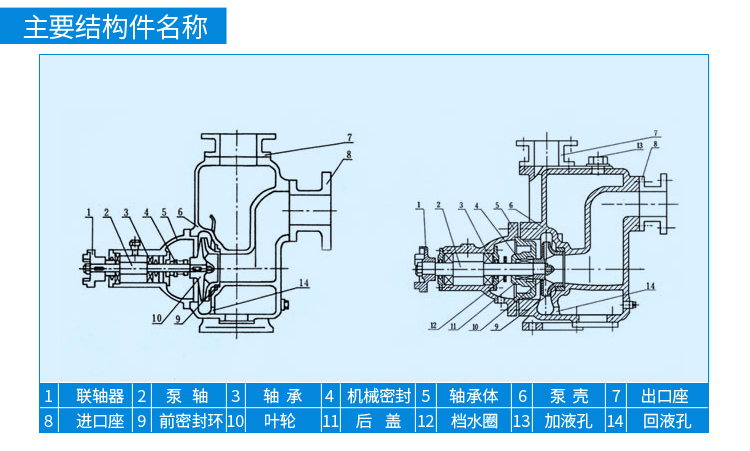

七、ZW型自吸式無堵塞排污泵結構圖紙：
結構及工作原理

ZW系列自吸式無堵塞排污泵，主要由泵體.葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。泵的結構見圖。

泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的液體。當泵起動，泵內的儲液在葉輪的作用下，夾帶著空氣被向上出.液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
ZW型自吸式無堵塞排污泵（結構圖）
