W型軸聯式旋渦泵
銷售熱線：021-66525777 63099652
產品分類:旋渦泵
口徑（進口/出口）:20-40（mm）
流量:0.36-6.7（m3/h）
正奧泵業優勢：知名度高，品質可靠，服務完善 現貨供應
各種材質、非常規產品皆可訂做
- 產品概述
一、產品概述：
1、W型旋渦泵用于輸送溫度從-20℃～+80℃，粘度不大于5。E，無腐蝕性和具有腐蝕性的無固體顆粒的液體。
揚程范圍：從15米至132米
流量范圍：從0.36米3／時至16.9米3／時
2、W型旋渦泵共有十種型號：具體為20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆為單級懸臂式旋渦泵
3、W型旋渦泵過流部件的材料為HT20-40，鋁鑄鐵和1Cr18Ni9Ti或Cr18Ni12M02Ti四種。(分別用材料代號H、J、B和M表示)
4、W型旋渦泵的密封形式有軟填料密封和單端面機械密封。除WB和WM型泵用單端面機械密封外泵出廠時一律裝軟填料密封。如用戶需要其它型式的軸封要在訂貨時說明。
5、W型旋渦泵的旋轉方向：由泵往電機方向看為逆時針方向旋轉

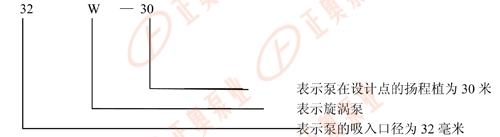

二、型號意義：

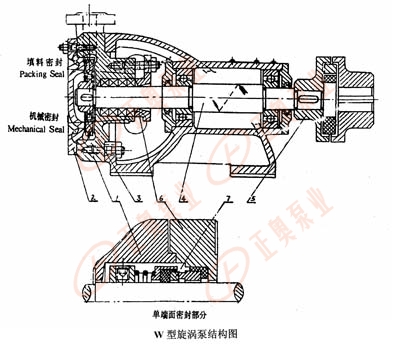

三、結構說明：
W型旋渦泵的主要零件(風型結構)有1、泵體2、泵蓋3、葉輪4、托架結合部5、爪型彈性聯軸器6、填料壓蓋或者甲．端面密封端蓋7、單端面密封部件(對于wM泵)。w型旋渦泵與電機合裝存-底座上。泵的進、出口方向?yàn)樾背�，�?jīng)接彎變?yōu)榇怪毕蛏稀?
葉輪在軸上是可以自由軸向移動的，以保證葉輪與泵體、泵蓋之間的軸向間隙兩側相等。允許用紙墊來調整間隙．但紙墊必須放存泵蓋出口處的石棉板墊的外面。
|
序號
|
名 稱
|
|
1
|
泵 體
|
|
2
|
泵 蓋
|
|
3
|
葉 輪
|
|
4
|
托架結合部
|
|
5
|
爪型彈掛連軸器部件
|
|
6
|
填料壓蓋或單端面密封端蓋
|
|
7
|
單端面密封部件
|
四、性能參數：
|
泵型號
|
流量
|
揚程
(H)
|
轉速
(n)
|
功率
|
效率
(n)
|
允許吸上
真空高度
(HS)
|
葉輪直徑
(a)
|
||
|
米3／時
m3／h
|
升/秒
L／S
|
軸功率
千瓦
(KW)
|
電機功率
千瓦
(KW)
|
||||||
|
20W-20
|
0.36
|
0.1
|
28
|
2900
|
0.196
|
0.75
|
14
|
7
|
65
|
|
0.72
|
0.2
|
20
|
0.178
|
22
|
6.5
|
||||
|
0.9
|
0.25
|
15
|
0.175
|
21
|
6
|
||||
|
25W-25
|
0.79
|
0.22
|
40
|
2900
|
0.507
|
0.75
|
17
|
6.5
|
75
|
|
1.44
|
0.4
|
25
|
0.378
|
26
|
6
|
||||
|
1.8
|
0.5
|
18
|
0.353
|
25
|
5.5
|
||||
|
32W-30
|
1.73
|
0.48
|
52
|
2900
|
1.066
|
1.5
|
23
|
6.5
|
85
|
|
2.88
|
0.8
|
30
|
0.735
|
32
|
6
|
||||
|
3.6
|
1
|
20
|
0.632
|
31
|
5.5
|
||||
|
40W-40
|
3.6
|
1
|
60
|
2900
|
2.36
|
3
|
25
|
6
|
95
|
|
5.4
|
1.5
|
40
|
1.73
|
34
|
5
|
||||
|
6.48
|
1.8
|
26
|
1.35
|
4
|
34
|
4
|
|||
|
50W-45
|
6.12
|
1.7
|
66
|
2900
|
4.23
|
5.5
|
26
|
5
|
105
|
|
9
|
2.5
|
45
|
3.06
|
36
|
4
|
||||
|
10.8
|
3
|
28
|
2.35
|
35
|
3
|
||||
|
65W-50
|
10.1
|
2.8
|
84
|
2900
|
7.97
|
7.5
|
29
|
4.5
|
110
|
|
14.4
|
4
|
50
|
5.03
|
39
|
3.5
|
||||
|
16.9
|
4.7
|
30
|
3.74
|
11
|
37
|
2.5
|
|||
|
20W-65
|
0.36
|
0.1
|
80
|
2900
|
1.12
|
2.2
|
7
|
6.5
|
105
|
|
0.72
|
0.2
|
65
|
0.85
|
15
|
6
|
||||
|
0.9
|
0.25
|
50
|
0.816
|
15
|
5.5
|
||||
|
25W-70
|
0.79
|
0.22
|
110
|
2900
|
1.826
|
2.2
|
13
|
6
|
115
|
|
1.44
|
0.4
|
70
|
1.25
|
22
|
5.5
|
||||
|
1.8
|
0.5
|
52
|
1.11
|
23
|
5
|
||||
|
32W-75
|
1.73
|
0.48
|
115
|
2900
|
2.36
|
3
|
23
|
5.5
|
115
|
|
2.88
|
0.8
|
75
|
1.96
|
30
|
5
|
||||
|
3.6
|
1
|
53
|
1.73
|
4
|
30
|
4.5
|
|||
|
40W-90
|
3.6
|
1
|
132
|
2900
|
5.62
|
7.5
|
23
|
4.5
|
125
|
|
5.4
|
1.5
|
90
|
4.01
|
33
|
3.5
|
||||
|
6.48
|
1.8
|
63
|
3.37
|
33
|
2.5
|
||||
