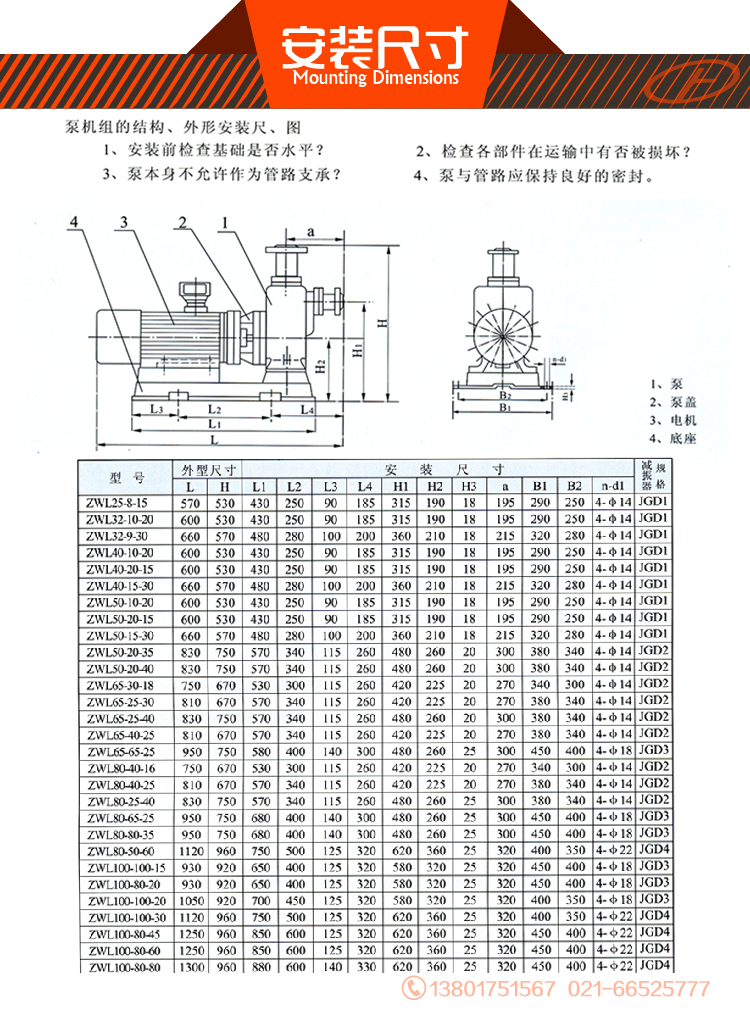

- 安裝尺寸
- 應用領域
- 型號意義
- 產品特點
一、產品概述：

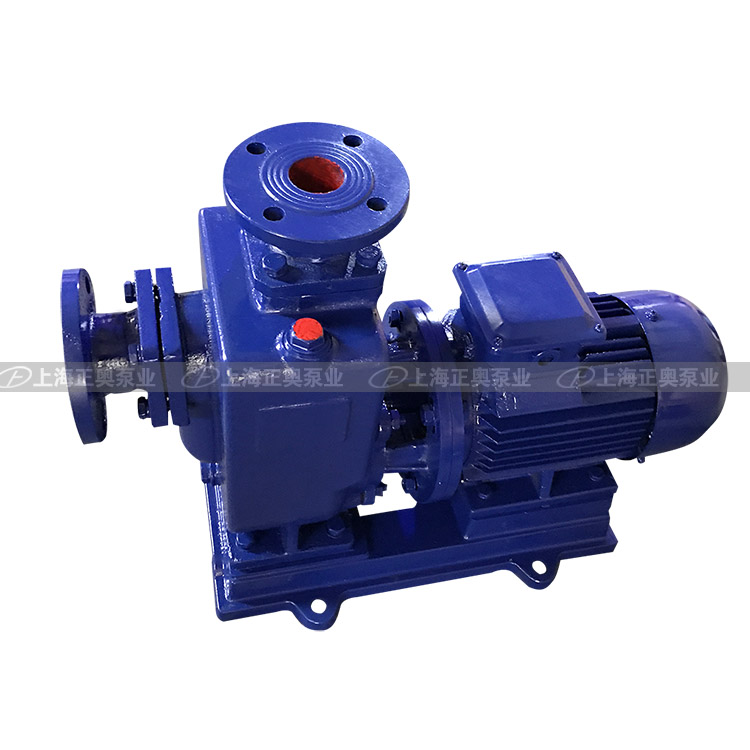

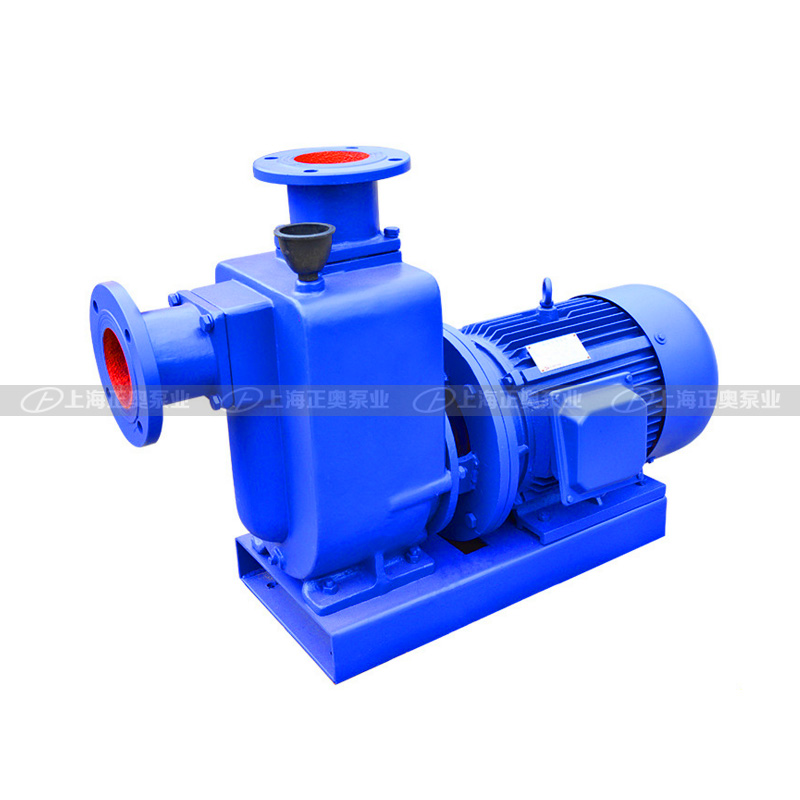

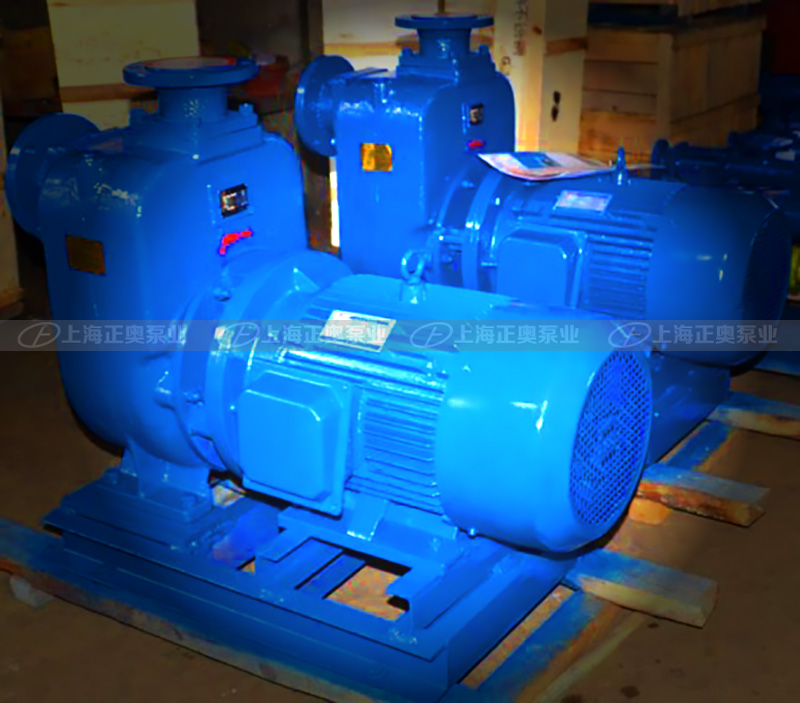

ZWL型直聯自吸式排污泵廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。 該泵采用直聯式結構與國內同類產品相比，具有結構簡單緊湊、振動少，自吸性能好、排污能力強、高效節能，使用維修方便等特點。
二、使用條件：
1、環境濕度 50℃，介質溫度 80℃，特殊要求可達 200℃。
2、介質PH值鑄鐵材質為6－9，不銹鋼為2－13。
3、介質重度不超過1240千克／m3。
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。
5、通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

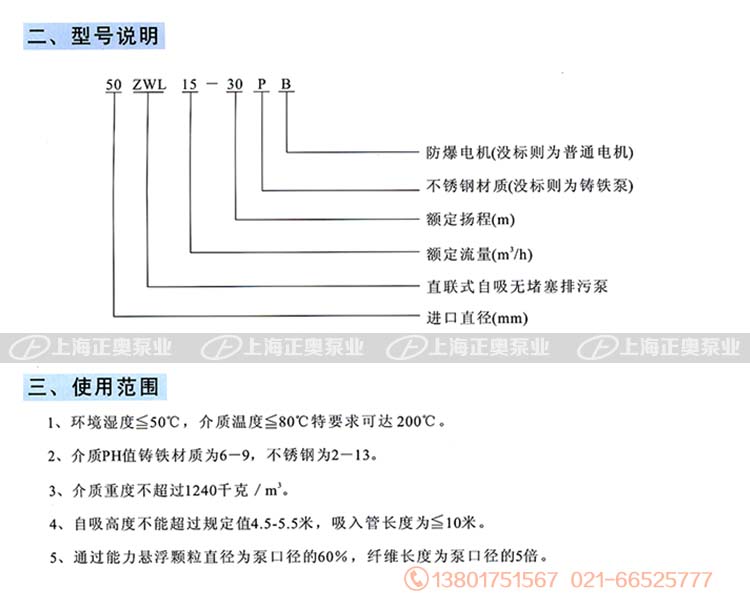

三、型號意義：
四、產品優點：

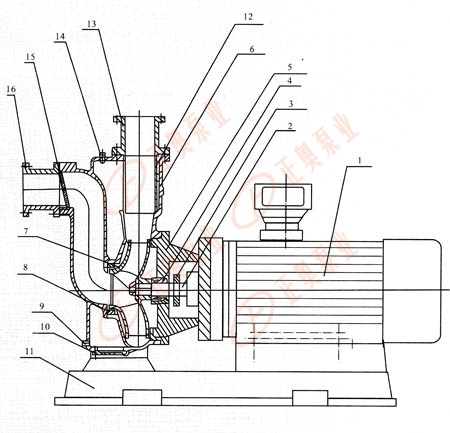

五、結構特點：
 |
1電動機：直接與水泵聯接傳送動力，采用名牌電機。
|
|
2泵軸：與電機同軸。為電機加長軸，確保了軸的同心，使泵運行平穩、無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
|
|
|
3擋水圈：防止因密封漏水而使電機進水。
|
|
|
4機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。運行壽命長，不滲漏、對軸無磨損。
|
|
|
5泵蓋：連接泵體和電機。
|
|
|
6泵體：壓出室和吸人室及氣液分離室采用優秀水力模型設計而成。
|
|
|
7葉輪：采用的水力模型設計而成，具有高效率，可靠性好等特點。
|
|
|
8密封環：水泵葉輪與泵體接合處起密封作用。
|
|
|
9底蓋板：當泵體內有沉垢淤積時，可打開底蓋板清除污垢。
|
|
|
10放水栓：當泵長期不用時，可以打開放水栓放干儲液。
|
|
|
11底盤：連接整泵便于安裝，也可安裝隔振器。
|
12出口接管：連接出水管道
|
|
13加水閥：當泵內腔儲液不足時可打開閥門加水。
|
14止回閥片：當泵停止工作時可阻止管道里的水回流
|
|
15進口接管：連接進口管道。
|
|

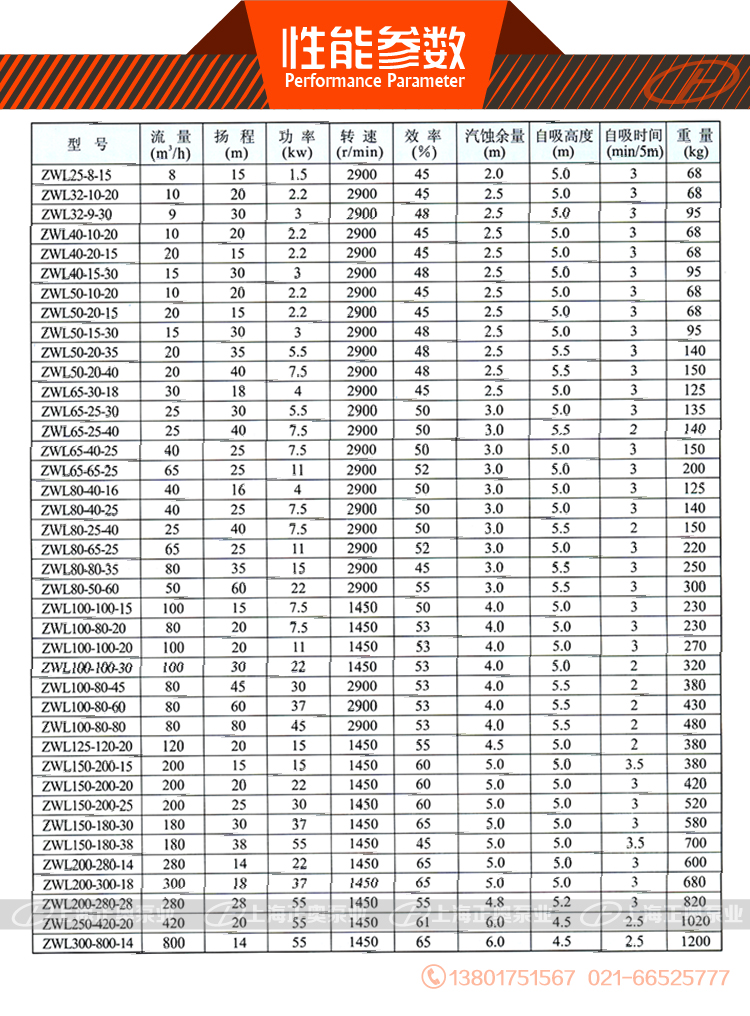

六、性能參數：
|
型號 |
流量 |
揚程 |
功率 |
轉速 |
效率 |
汽蝕余量 |
自吸高度 |
自吸時間 |
重量kg |
|
ZWL25-8-15 |
8 |
15 |
1.5 |
2900 |
45 |
2.0 |
5.0 |
3 |
68 |
|
ZWL32-9-30 |
9 |
30 |
3 |
2900 |
48 |
2.5 |
5.0 |
3 |
68 |
|
ZWL40-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.0 |
3 |
95 |
|
ZWL40-20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
5.0 |
3 |
68 |
|
ZWL40-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.0 |
3 |
68 |
|
ZWL50-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.0 |
3 |
68 |
|
ZWL50-20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
5.0 |
3 |
68 |
|
ZWL50-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.0 |
3 |
95 |
|
ZWL50-20-35 |
20 |
35 |
5.5 |
2900 |
48 |
2.5 |
5.5 |
3 |
140 |
|
ZWL50-20-40 |
20 |
40 |
7.5 |
2900 |
48 |
2.5 |
5.5 |
3 |
150 |
|
ZWL65-30-18 |
30 |
18 |
4 |
2900 |
45 |
2.5 |
5.0 |
3 |
125 |
|
ZWL65-25-30 |
25 |
30 |
5.5 |
2900 |
50 |
3.0 |
5.0 |
3 |
135 |
|
ZWL65-25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
140 |
|
ZWL65-40-25 |
40 |
25 |
7.5 |
2900 |
50 |
3.0 |
5.0 |
3 |
150 |
|
ZWL65-65-25 |
65 |
25 |
11 |
2900 |
52 |
3.0 |
5.0 |
3 |
200 |
|
ZWL80-40-16 |
40 |
16 |
4 |
2900 |
50 |
3.0 |
5.0 |
3 |
125 |
|
ZWL80-40-25 |
40 |
25 |
7.5 |
2900 |
50 |
3.0 |
5.0 |
3 |
140 |
|
ZWL80-25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
150 |
|
ZWL80-65-25 |
65 |
25 |
11 |
2900 |
52 |
3.0 |
5.0 |
3 |
220 |
|
ZWL80-80-35 |
80 |
35 |
15 |
2900 |
45 |
3.0 |
5.5 |
3 |
250 |
|
ZWL80-50-60 |
50 |
60 |
22 |
2900 |
55 |
3.0 |
5.5 |
3 |
300 |
|
ZWL100-100-15 |
100 |
15 |
7.5 |
1450 |
50 |
4.0 |
5.0 |
3 |
230 |
|
ZWL100-80-20 |
80 |
20 |
7.5 |
1450 |
53 |
4.0 |
5.0 |
3 |
230 |
|
ZWL100-100-20 |
100 |
20 |
11 |
1450 |
53 |
4.0 |
5.0 |
3 |
270 |
|
ZWL100-100-30 |
100 |
30 |
22 |
1450 |
53 |
4.0 |
5.0 |
2 |
320 |
|
ZWL100-80-45 |
80 |
45 |
30 |
2900 |
53 |
4.0 |
5.5 |
2 |
380 |
|
ZWL100-80-60 |
80 |
60 |
37 |
2900 |
53 |
4.0 |
5.5 |
2 |
430 |
|
ZWL100-80-80 |
80 |
80 |
45 |
2900 |
53 |
4.0 |
5.5 |
2 |
480 |
|
ZWL125-120-20 |
120 |
20 |
15 |
1450 |
55 |
4.5 |
5.0 |
2 |
380 |
|
ZWL150-200-15 |
200 |
15 |
15 |
1450 |
60 |
5.0 |
5.0 |
3.5 |
380 |
|
ZWL150-200-20 |
200 |
20 |
22 |
1450 |
60 |
5.0 |
5.0 |
3 |
420 |
|
ZWL150-200-25 |
200 |
25 |
30 |
1450 |
60 |
5.0 |
5.0 |
3 |
520 |
|
ZWL150-180-30 |
180 |
30 |
37 |
1450 |
65 |
5.0 |
5.0 |
3 |
580 |
|
ZWL150-180-38 |
180 |
38 |
55 |
1450 |
45 |
5.0 |
5.0 |
3.5 |
700 |
|
ZWL200-280-14 |
280 |
14 |
22 |
1450 |
65 |
5.0 |
5.0 |
3 |
600 |
|
ZWL200-300-18 |
300 |
18 |
37 |
1450 |
65 |
5.0 |
5.0 |
3 |
680 |
|
ZWL200-280-28 |
280 |
28 |
55 |
1450 |
55 |
4.8 |
5.2 |
3 |
820 |
|
ZWL250-420-20 |
420 |
20 |
55 |
1450 |
61 |
6.0 |
4.5 |
2.5 |
1020 |
|
ZWL300-800-14 |
800 |
14 |
55 |
1450 |
65 |
6.0 |
4.5 |
2.5 |
1200 |
- 上一個產品： QW型潛水排污泵
- 下一個產品： YW型無堵塞液下排污泵
BYXZXW大流

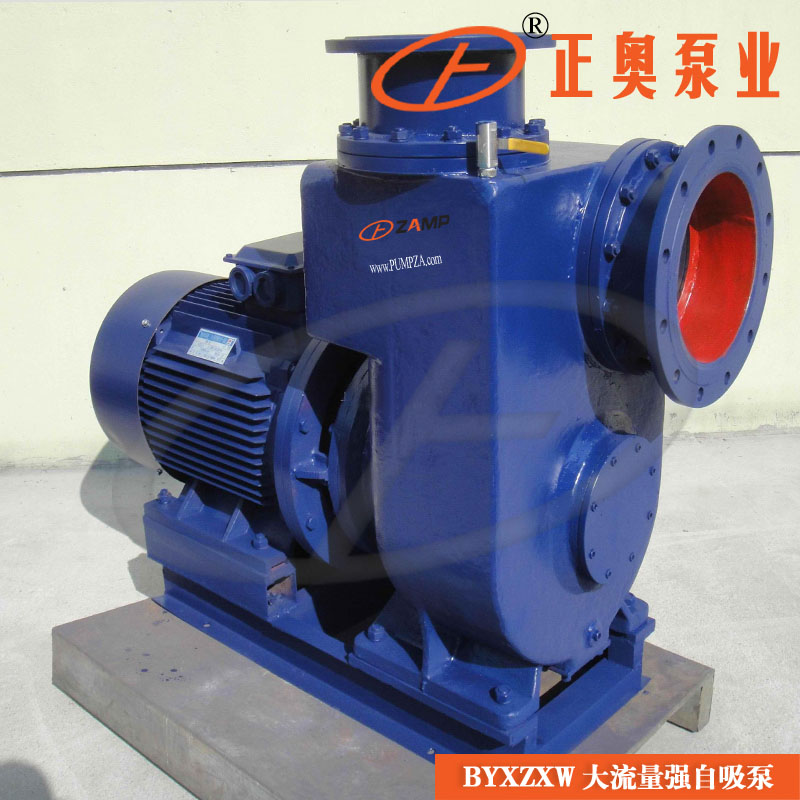

BYXZXW大流量自吸污水泵，強自吸攪勻排污泵（不銹鋼外套）.jpg)
